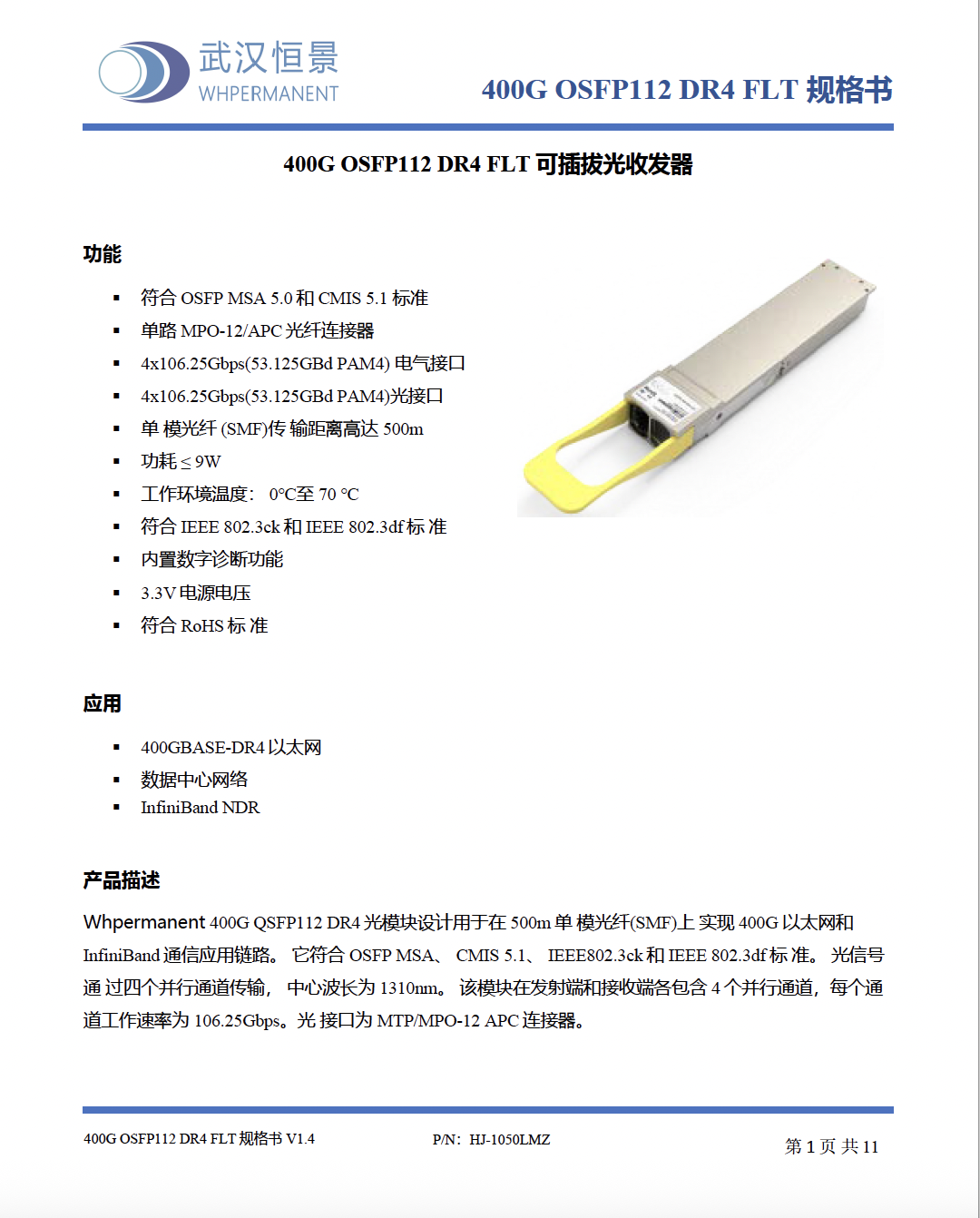

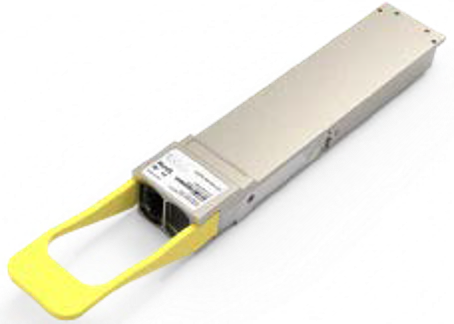

400G OSFP112 DR4 FLT 可插拔光收发器




功能


§  符合 OSFP MSA 5.0 和 CMIS 5.1 标准

§  单路 MPO-12/APC 光纤连接器

§  4x106.25Gbps(53.125GBd PAM4) 电气接口

§  4x106.25Gbps(53.125GBd PAM4)光接口

§  单 模光纤 (SMF)传 输距离高达 500m

§  功耗 ≤ 9W

§  工作环境温度： 0℃至 70 ℃

§  符合 IEEE 802.3ck 和 IEEE 802.3df 标 准

§  内置数字诊断功能

§  3.3V 电源电压

§  符合 RoHS 标 准



应用

§  400GBASE-DR4 以太网

§  数据中心网络

§  InfiniBand NDR





产品描述

Whpermanent 400G QSFP112 DR4 光模块设计用于在 500m 单 模光纤(SMF)上 实现 400G 以太网和 InfiniBand 通信应用链路。 它符合 OSFP MSA、 CMIS 5.1、 IEEE802.3ck 和 IEEE 802.3df 标 准。 光信号通 过四个并行通道传输， 中心波长为 1310nm。 该模块在发射端和接收端各包含 4 个并行通道，每个通道工作速率为 106.25Gbps。光 接口为 MTP/MPO-12 APC 连接器。

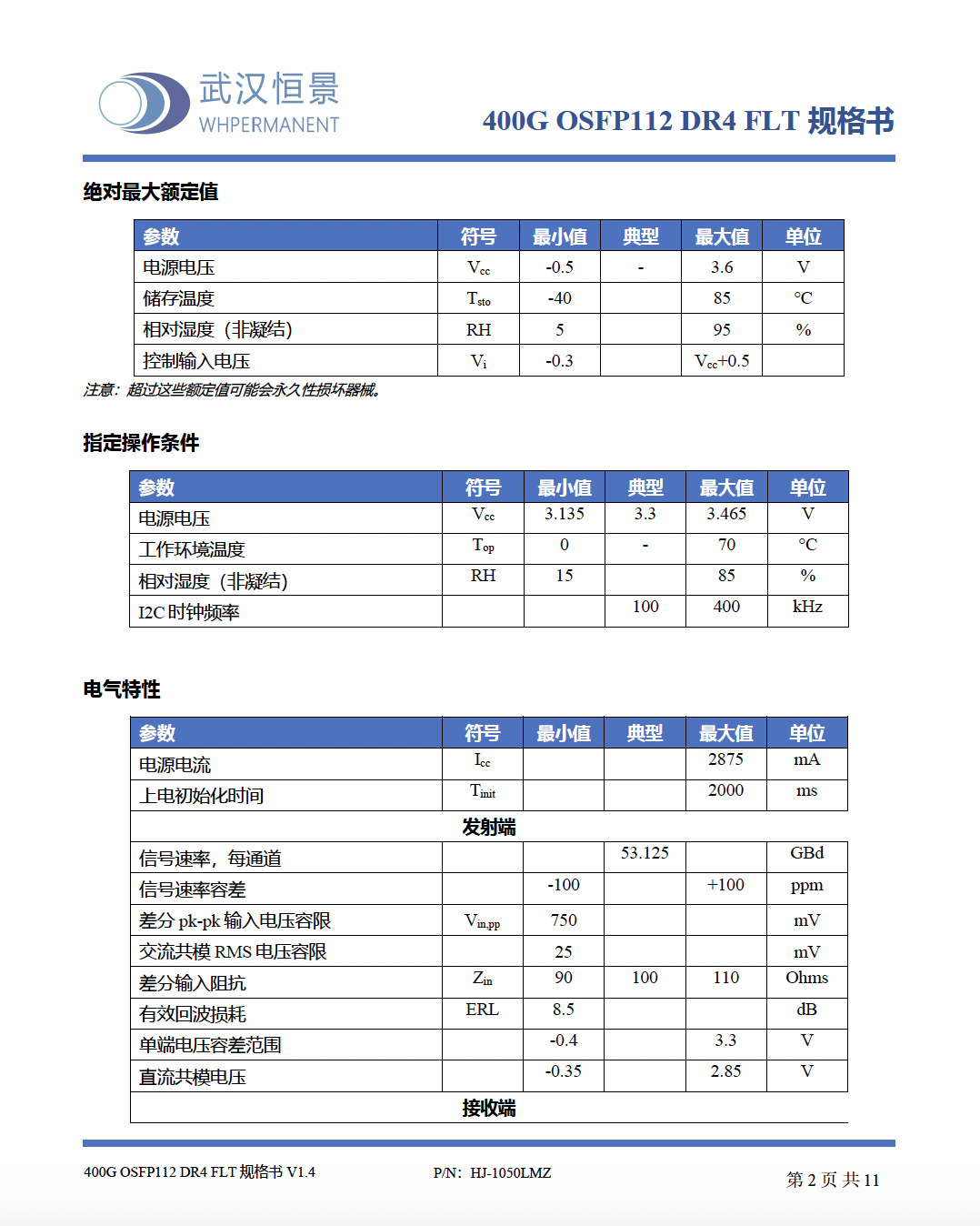

绝对最大额定值



参数

符号

最小值

典型

最大值

单位

电源电压

Vcc

-0.5

-

3.6

V

储存温度

Tsto

-40


85

°C

相对湿度（非凝结）

RH

5


95

%

控制输入电压

Vi

-0.3


Vcc+0.5


注意：超过这些额定值可能会永久性损坏器械。

指定操作条件



参数

符号

最小值

典型

最大值

单位

电源电压

Vcc

3.135

3.3

3.465

V

工作环境温度

Top

0

-

70

°C

相对湿度（非凝结）

RH

15


85

%

I2C 时钟频率



100

400

kHz



电气特性



参数

符号

最小值

典型

最大值

单位

电源电流

Icc



2875

mA

上电初始化时间

Tinit



2000

ms

发射端

信号速率，每通道



53.125


GBd

信号速率容差


-100


+100

ppm

差分 pk-pk 输入电压容限

Vin,pp

750



mV

交流共模 RMS 电压容限


25



mV

差分输入阻抗

Zin

90

100

110

Ohms

有效回波损耗

ERL

8.5



dB

单端电压容差范围


-0.4


3.3

V

直流共模电压


-0.35


2.85

V

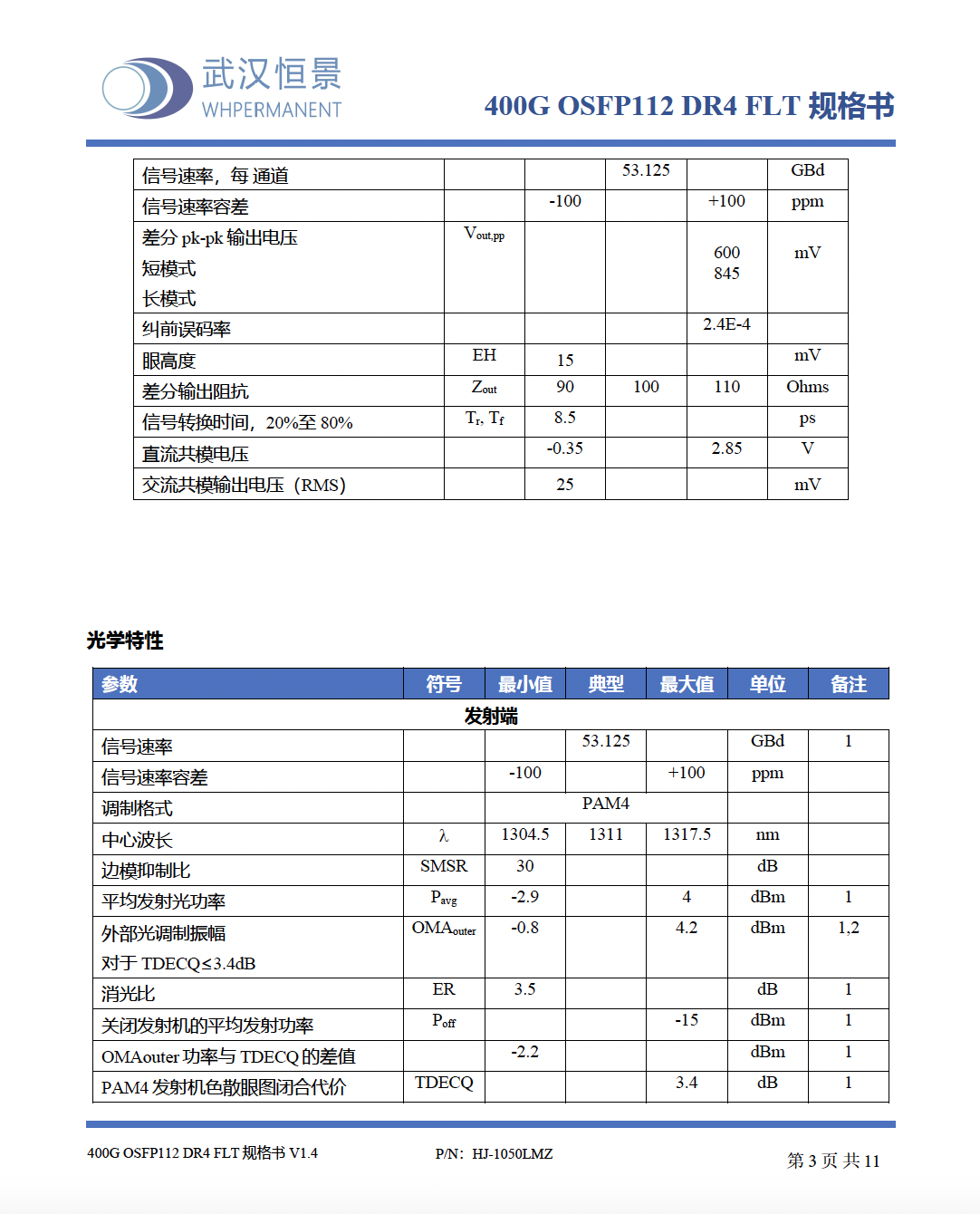

                                                       接收端

信号速率，每 通道



53.125


GBd

信号速率容差


-100


+100

ppm

差分 pk-pk 输出电压短模式

长模式

Vout,pp



600

845

mV

纠前误码率




2.4E-4


眼高度

EH

15



mV

差分输出阻抗

Zout

90

100

110

Ohms

信号转换时间，20%至 80%

Tr, Tf

8.5



ps

直流共模电压


-0.35


2.85

V

交流共模输出电压（RMS）


25



mV







光学特性



参数

符号

最小值

典型

最大值

单位

备注

发射端

信号速率



53.125


GBd

1

信号速率容差


-100


+100

ppm


调制格式


PAM4



中心波长

λ

1304.5

1311

1317.5

nm


边模抑制比

SMSR

30



dB


平均发射光功率

Pavg

-2.9


4

dBm

1

外部光调制振幅

对于 TDECQ≤3.4dB

OMAouter

-0.8


4.2

dBm

1,2

消光比

ER

3.5



dB

1

关闭发射机的平均发射功率

Poff



-15

dBm

1

OMAouter 功率与 TDECQ 的差值


-2.2



dBm

1

PAM4 发射机色散眼图闭合代价

TDECQ



3.4

dB

1

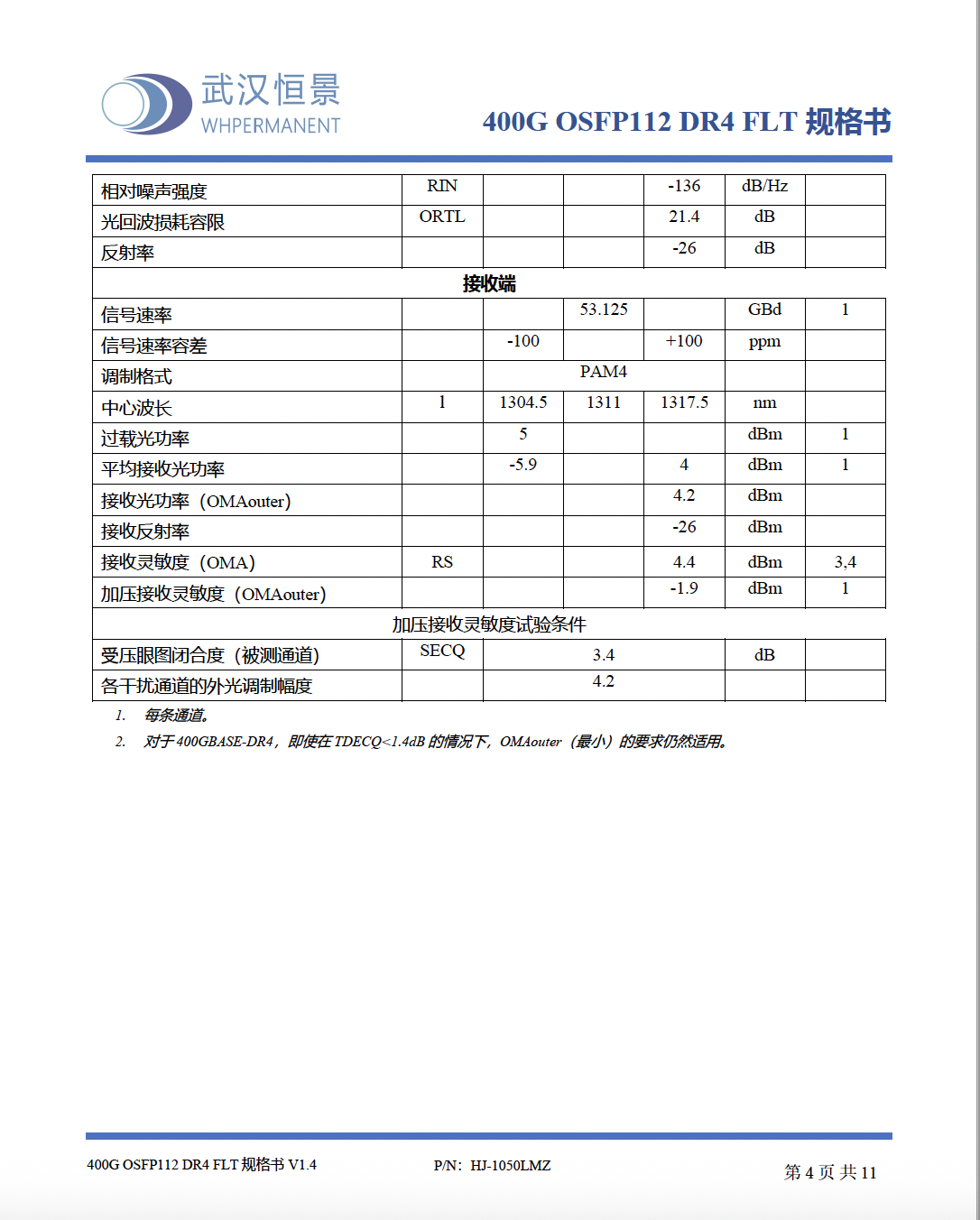

相对噪声强度

RIN



-136

dB/Hz


光回波损耗容限

ORTL



21.4

dB


反射率




-26

dB


接收端

信号速率



53.125


GBd

1

信号速率容差


-100


+100

ppm


调制格式


PAM4



中心波长

l

1304.5

1311

1317.5

nm


过载光功率


5



dBm

1

平均接收光功率


-5.9


4

dBm

1

接收光功率（OMAouter）




4.2

dBm


接收反射率




-26

dBm


接收灵敏度（OMA）

RS



4.4

dBm

3,4

加压接收灵敏度（OMAouter）




-1.9

dBm

1

加压接收灵敏度试验条件

受压眼图闭合度（被测通道）

SECQ

3.4

dB


各干扰通道的外光调制幅度


4.2



1.      每条通道。

2.      对于 400GBASE-DR4，即使在 TDECQ<1.4dB 的情况下，OMAouter（最小）的要求仍然适用。

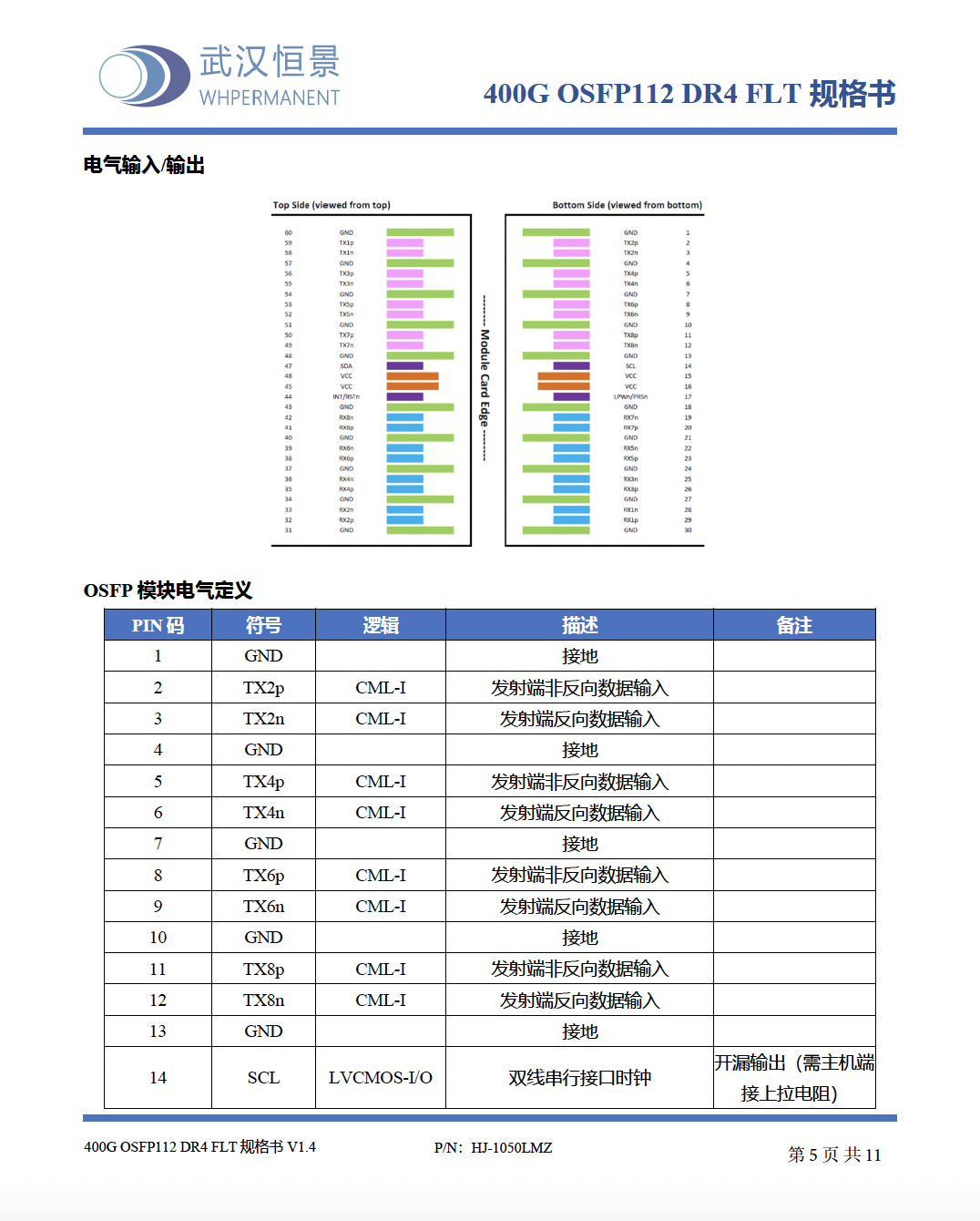

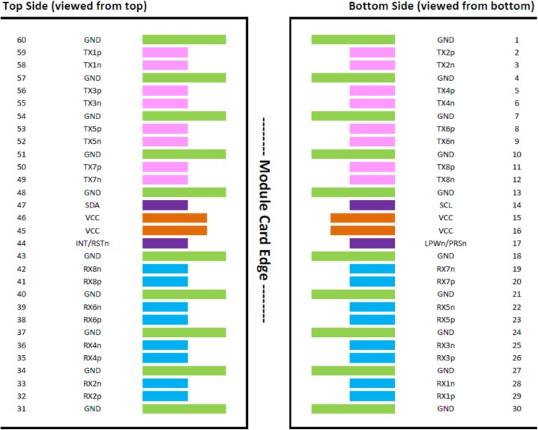

电气输入/输出




OSFP 模块电气定义

PIN 码

符号

逻辑

描述

备注

1

GND


接地


2

TX2p

CML-I

发射端非反向数据输入


3

TX2n

CML-I

发射端反向数据输入


4

GND


接地


5

TX4p

CML-I

发射端非反向数据输入


6

TX4n

CML-I

发射端反向数据输入


7

GND


接地


8

TX6p

CML-I

发射端非反向数据输入


9

TX6n

CML-I

发射端反向数据输入


10

GND


接地


11

TX8p

CML-I

发射端非反向数据输入


12

TX8n

CML-I

发射端反向数据输入


13

GND


接地


14

SCL

LVCMOS-I/O

双线串行接口时钟

开漏输出（需主机端

接上拉电阻）

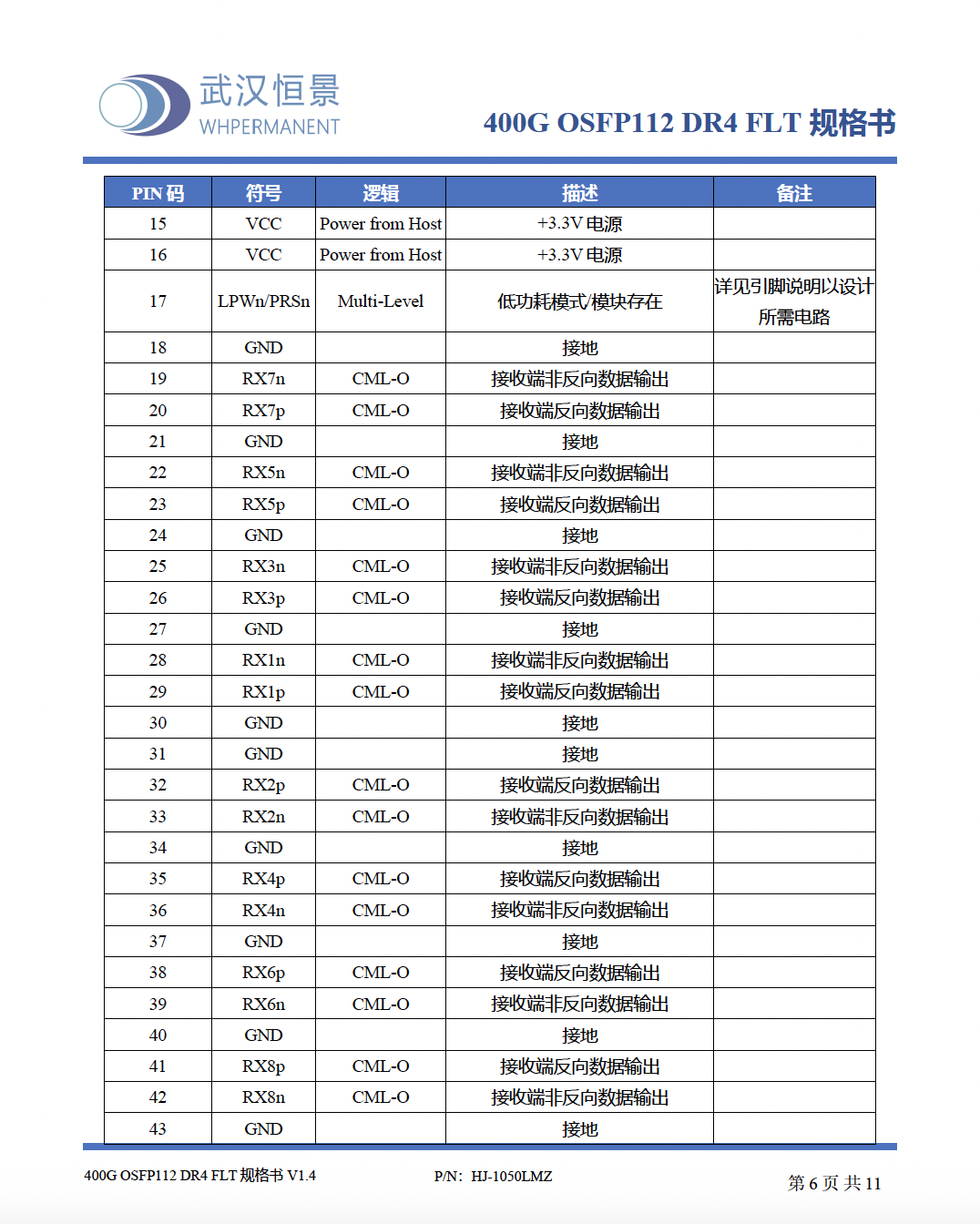

PIN 码

符号

逻辑

描述

备注


15

VCC

Power from Host

+3.3V 电源


16

VCC

Power from Host

+3.3V 电源


17

LPWn/PRSn

Multi-Level

低功耗模式/模块存在

详见引脚说明以设计

所需电路

18

GND


接地


19

RX7n

CML-O

接收端非反向数据输出


20

RX7p

CML-O

接收端反向数据输出


21

GND


接地


22

RX5n

CML-O

接收端非反向数据输出


23

RX5p

CML-O

接收端反向数据输出


24

GND


接地


25

RX3n

CML-O

接收端非反向数据输出


26

RX3p

CML-O

接收端反向数据输出


27

GND


接地


28

RX1n

CML-O

接收端非反向数据输出


29

RX1p

CML-O

接收端反向数据输出


30

GND


接地


31

GND


接地


32

RX2p

CML-O

接收端反向数据输出


33

RX2n

CML-O

接收端非反向数据输出


34

GND


接地


35

RX4p

CML-O

接收端反向数据输出


36

RX4n

CML-O

接收端非反向数据输出


37

GND


接地


38

RX6p

CML-O

接收端反向数据输出


39

RX6n

CML-O

接收端非反向数据输出


40

GND


接地


41

RX8p

CML-O

接收端反向数据输出


42

RX8n

CML-O

接收端非反向数据输出


43

GND


接地

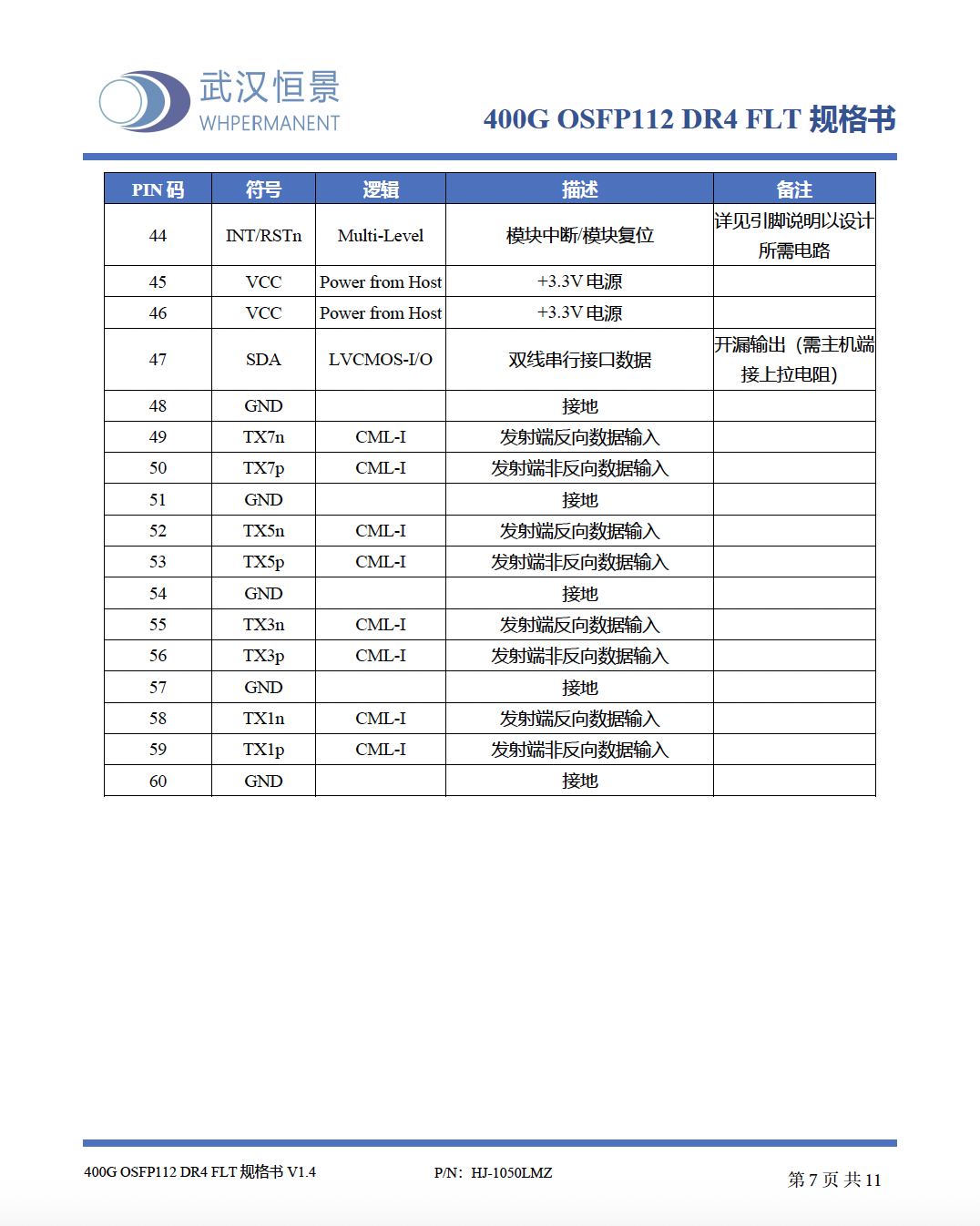

PIN 码

符号

逻辑

描述

备注

44

INT/RSTn

Multi-Level

模块中断/模块复位

详见引脚说明以设计

所需电路

45

VCC

Power from Host

+3.3V 电源


46

VCC

Power from Host

+3.3V 电源


47

SDA

LVCMOS-I/O

双线串行接口数据

开漏输出（需主机端

接上拉电阻）

48

GND


接地


49

TX7n

CML-I

发射端反向数据输入


50

TX7p

CML-I

发射端非反向数据输入


51

GND


接地


52

TX5n

CML-I

发射端反向数据输入


53

TX5p

CML-I

发射端非反向数据输入


54

GND


接地


55

TX3n

CML-I

发射端反向数据输入


56

TX3p

CML-I

发射端非反向数据输入


57

GND


接地


58

TX1n

CML-I

发射端反向数据输入


59

TX1p

CML-I

发射端非反向数据输入


60

GND


接地

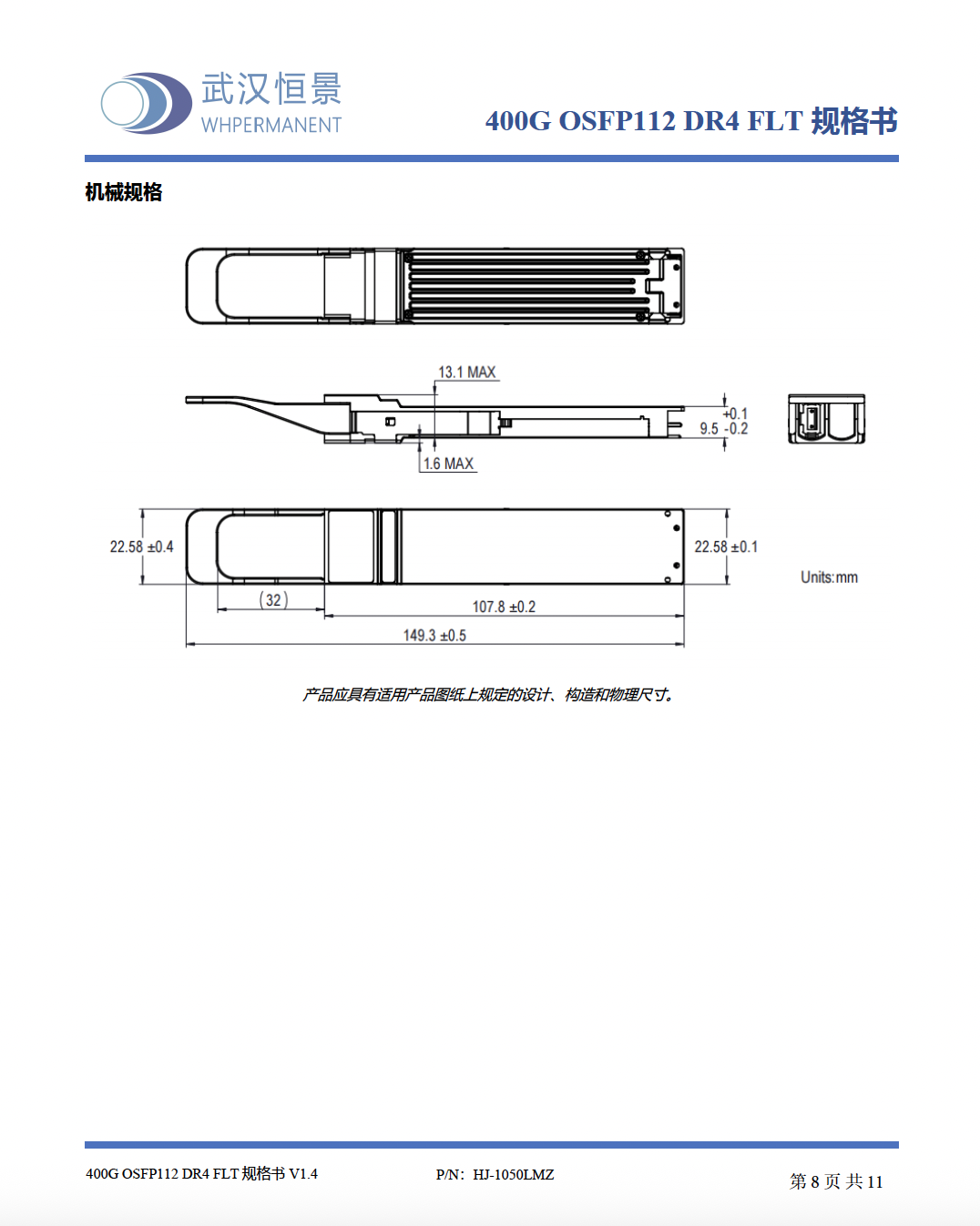

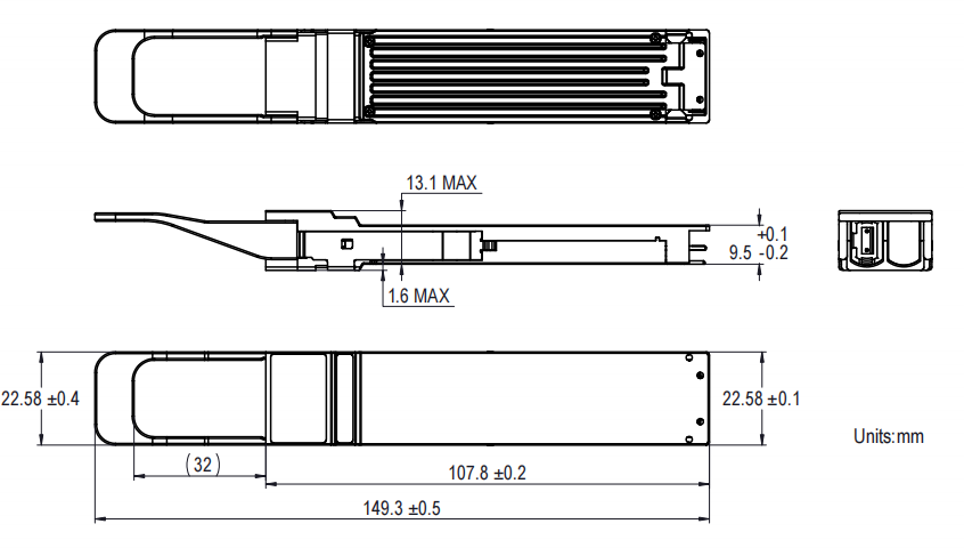

机械规格




产品应具有适用产品图纸上规定的设计、构造和物理尺寸。

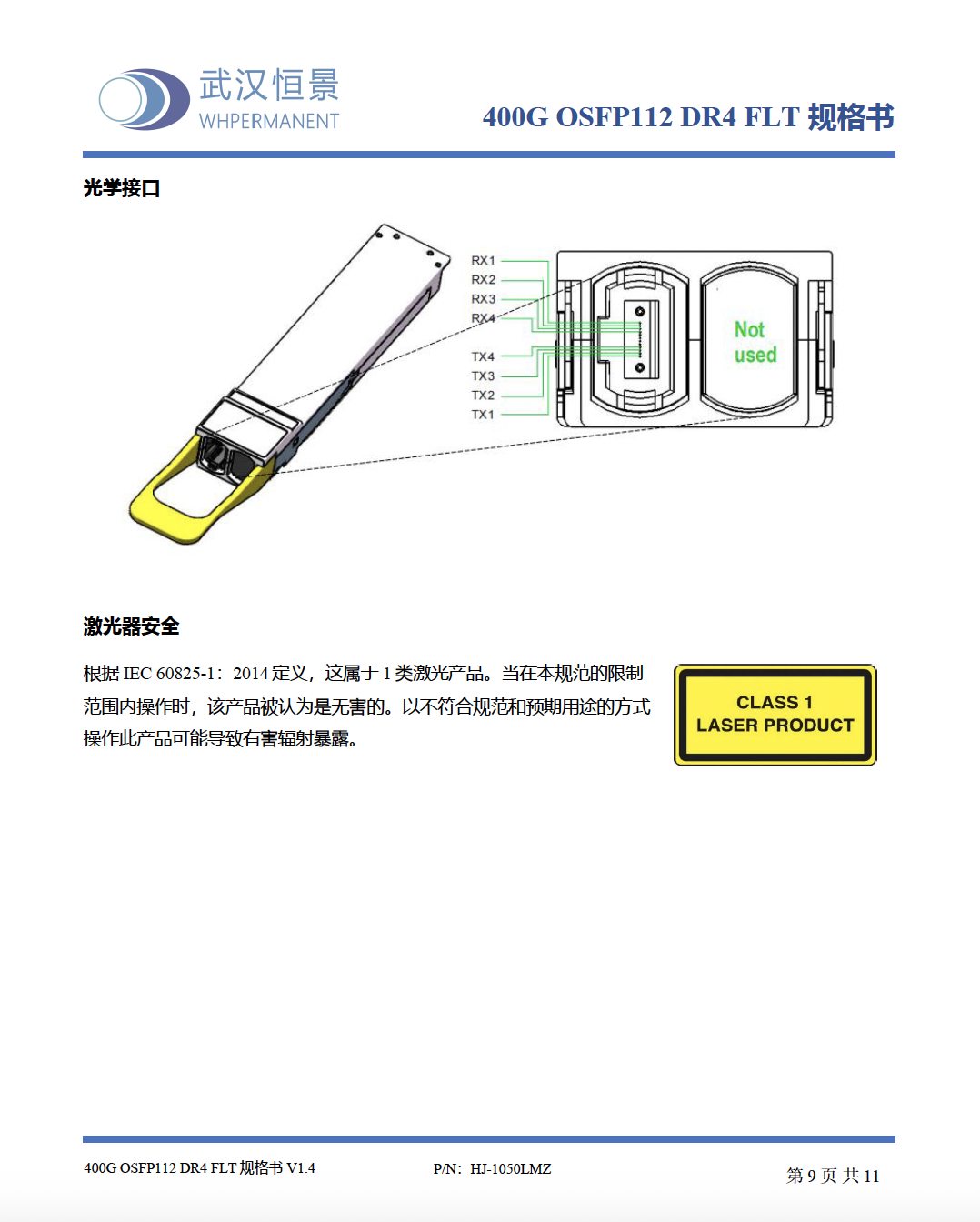

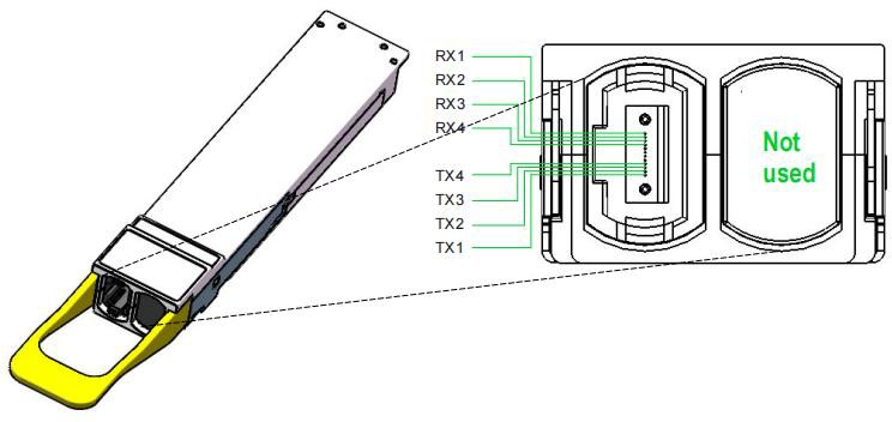

光学接口






激光器安全


根据 IEC 60825-1：2014 定义，这属于 1 类激光产品。当在本规范的限制范围内操作时，该产品被认为是无害的。以不符合规范和预期用途的方式操作此产品可能导致有害辐射暴露。

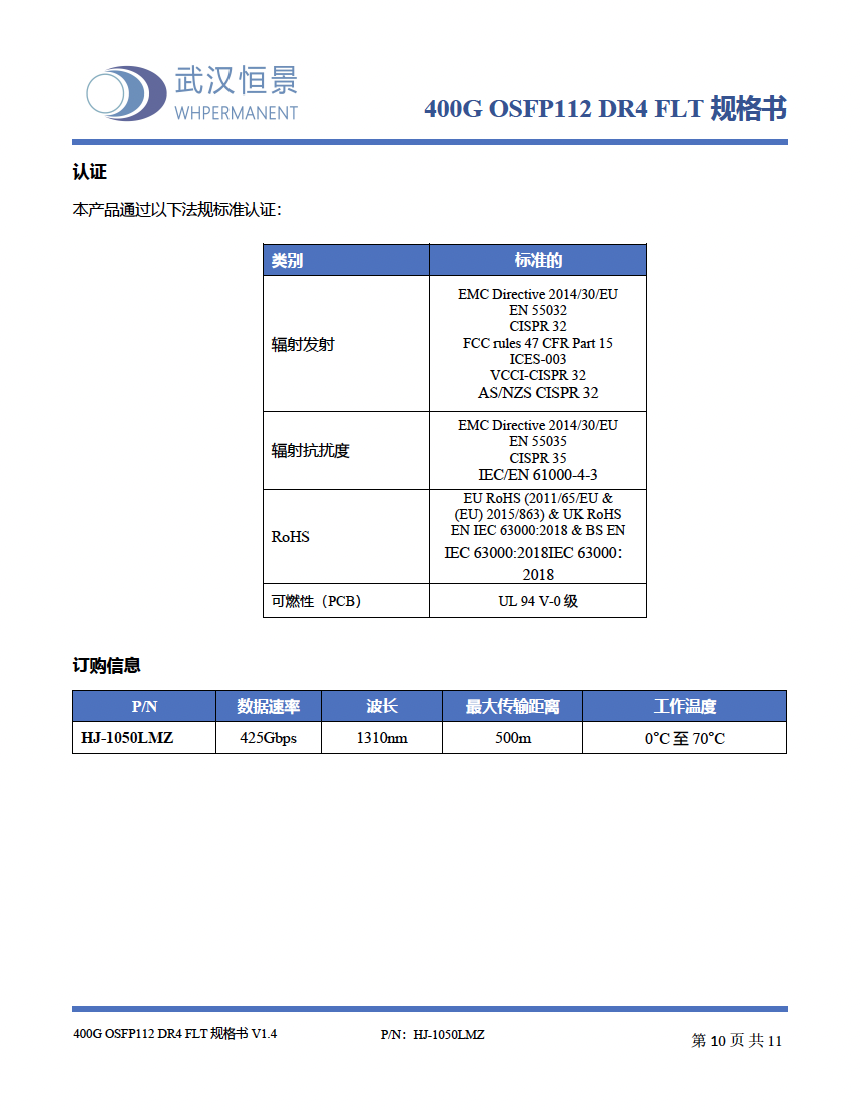

认证

本产品通过以下法规标准认证：



类别

标准的



辐射发射

EMC Directive 2014/30/EU EN 55032

CISPR 32

FCC rules 47 CFR Part 15 ICES-003

VCCI-CISPR 32

AS/NZS CISPR32

辐射抗扰度

EMC Directive 2014/30/EU EN 55035

CISPR 35

IEC/EN 61000-4-3

  RoHS

EU RoHS (2011/65/EU & (EU) 2015/863) & UK RoHS EN IEC 63000:2018 & BS EN IEC 63000:2018IEC 63000：2018

可燃性（PCB）

UL 94 V-0 级



订购信息



P/N

数据速率

波长

最大传输距离

工作温度

HJ-1050LMZ

425Gbps

1310nm

500m

0°C 至 70°C

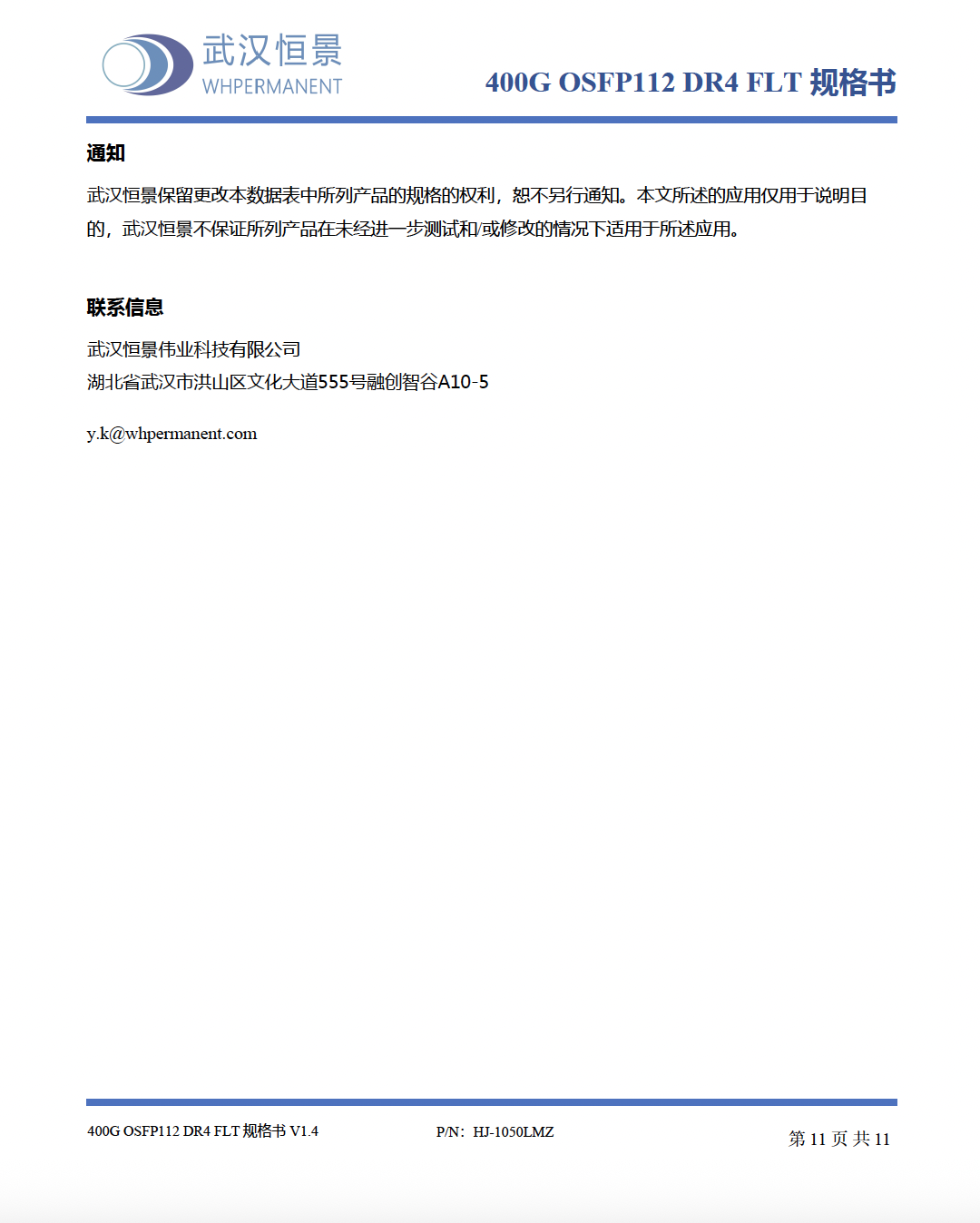

通知

武汉恒景保留更改本数据表中所列产品的规格的权利，恕不另行通知。本文所述的应用仅用于说明目的，武汉恒景不保证所列产品在未经进一步测试和/或修改的情况下适用于所述应用。
