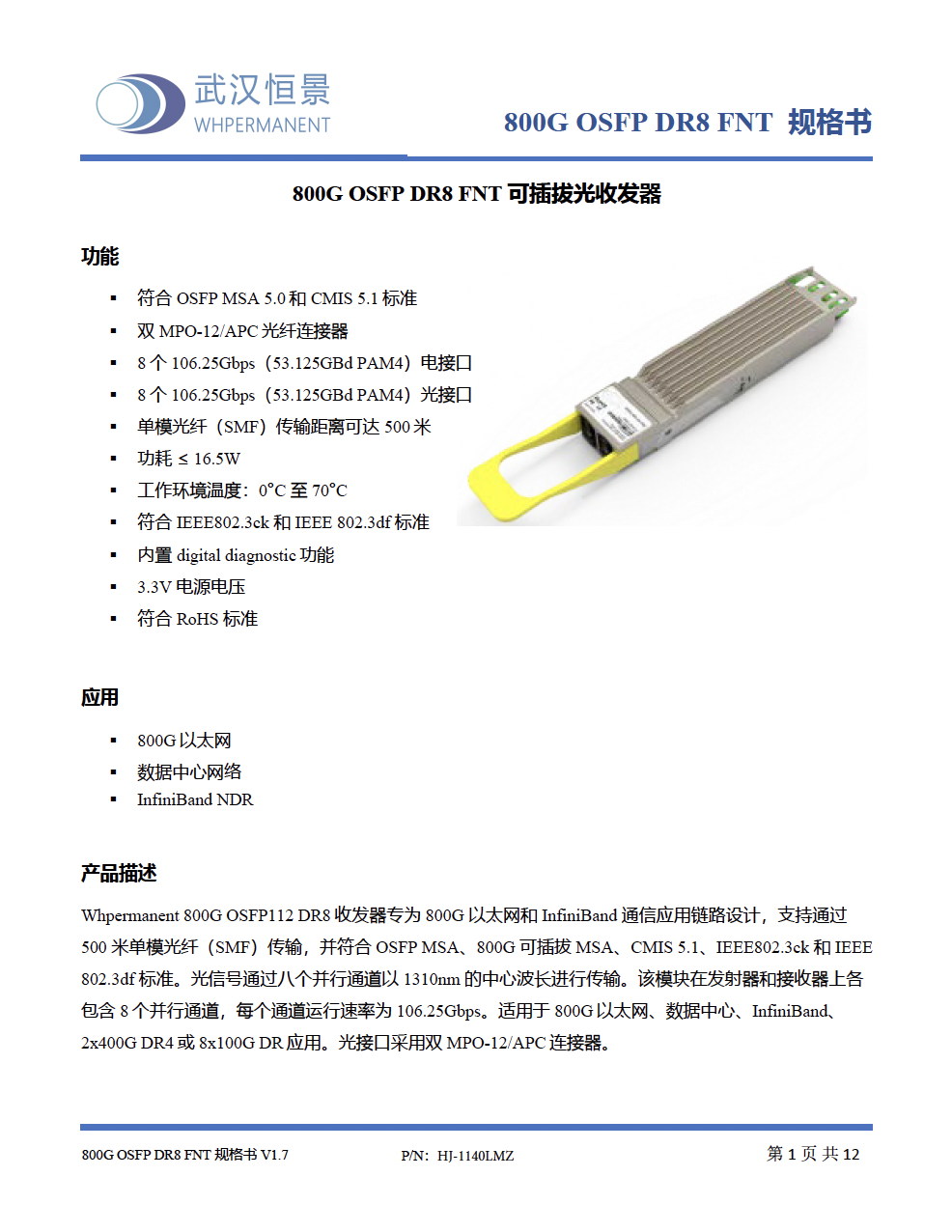

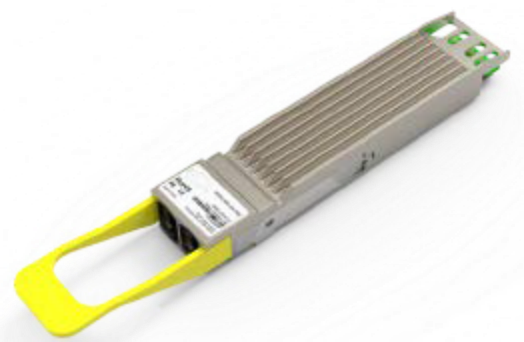

800G OSFP DR8 FNT 可插拔光收发器
产品特点
800G OSFP DR8 FNT 可插拔光收发器

功能
§ 符合 OSFP MSA 5.0 和 CMIS 5.1 标准
§ 双 MPO-12/APC 光纤连接器
§ 8 个 106.25Gbps(53.125GBd PAM4)电接口
§ 8 个 106.25Gbps(53.125GBd PAM4)光接口
§ 单模光纤(SMF)传输距离可达 500 米
§ 功耗 ≤ 16.5W
§ 工作环境温度:0°C 至 70°C
§ 符合 IEEE802.3ck 和 IEEE 802.3df 标准
§ 内置 digital diagnostic 功能
§ 3.3V 电源电压
§ 符合 RoHS 标准
应用
§ 800G 以太网
§ 数据中心网络
§ InfiniBand NDR
产品描述
Whpermanent 800G OSFP112 DR8 收发器专为 800G 以太网和 InfiniBand 通信应用链路设计,支持通过500 米单模光纤(SMF)传输,并符合 OSFP MSA、800G 可插拔 MSA、CMIS 5.1、IEEE802.3ck 和 IEEE802.3df 标准。光信号通过八个并行通道以 1310nm 的中心波长进行传输。该模块在发射器和接收器上各包含 8 个并行通道,每个通道运行速率为 106.25Gbps。适用于 800G 以太网、数据中心、InfiniBand、 2x400G DR4 或 8x100G DR 应用。光接口采用双 MPO-12/APC 连接器。

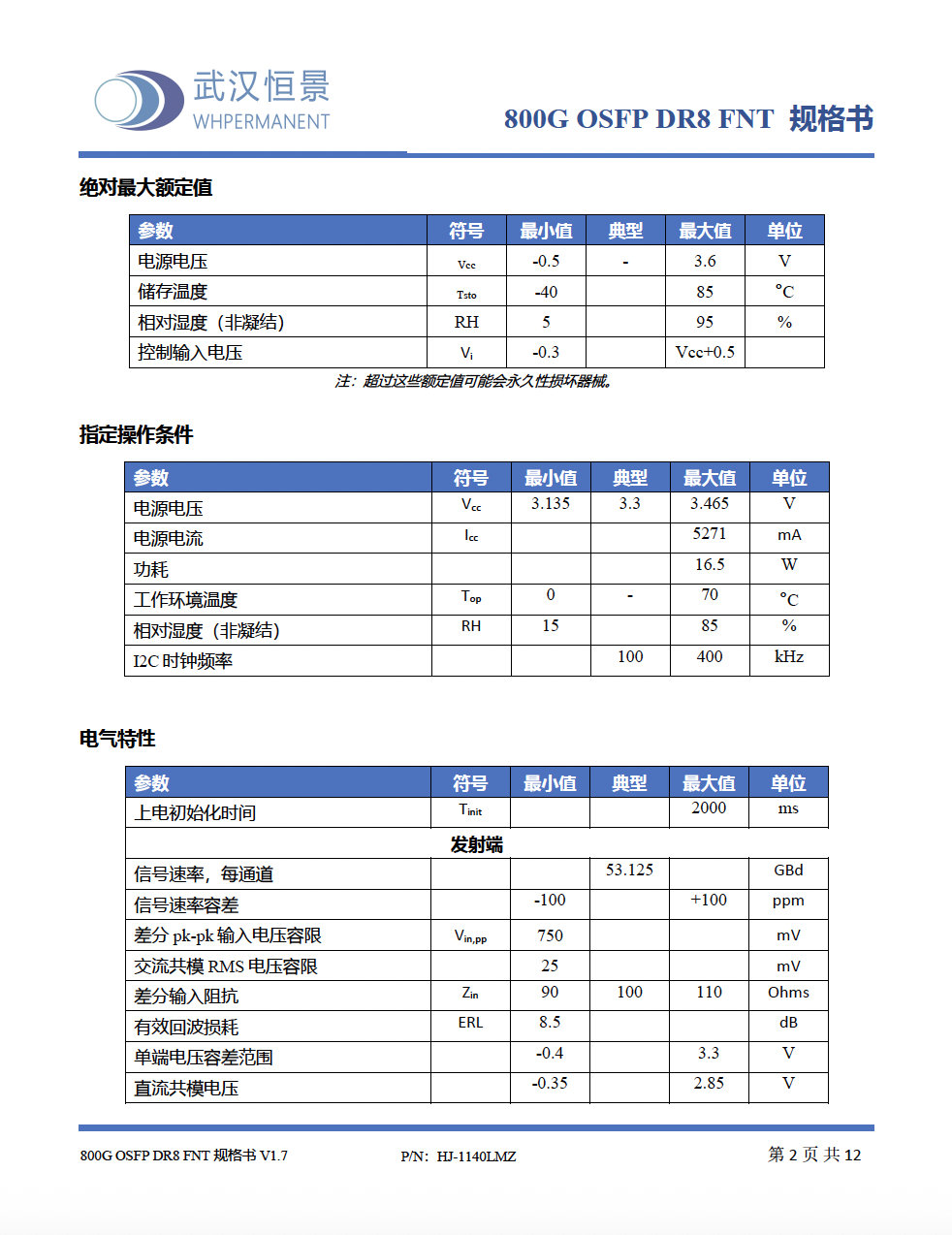

绝对最大额定值
参数 | 符号 | 最小值 | 典型 | 最大值 | 单位 |
电源电压 | Vcc | -0.5 | - | 3.6 | V |
储存温度 | Tsto | -40 | 85 | °C | |
相对湿度(非凝结) | RH | 5 | 95 | % | |
控制输入电压 | Vi | -0.3 | Vcc+0.5 |
注:超过这些额定值可能会永久性损坏器械。
指定操作条件
参数 | 符号 | 最小值 | 典型 | 最大值 | 单位 |
电源电压 | Vcc | 3.135 | 3.3 | 3.465 | V |
电源电流 | Icc | 5271 | mA | ||
功耗 | 16.5 | W | |||
工作环境温度 | Top | 0 | - | 70 | °C |
相对湿度(非凝结) | RH | 15 | 85 | % | |
I2C 时钟频率 | 100 | 400 | kHz |
电气特性
参数 | 符号 | 最小值 | 典型 | 最大值 | 单位 |
上电初始化时间 | Tinit | 2000 | ms | ||
发射端 | |||||
信号速率,每通道 | 53.125 | GBd | |||
信号速率容差 | -100 | +100 | ppm | ||
差分 pk-pk 输入电压容限 | Vin,pp | 750 | mV | ||
交流共模 RMS 电压容限 | 25 | mV | |||
差分输入阻抗 | Zin | 90 | 100 | 110 | Ohms |
有效回波损耗 | ERL | 8.5 | dB | ||
单端电压容差范围 | -0.4 | 3.3 | V | ||
直流共模电压 | -0.35 | 2.85 | V | ||

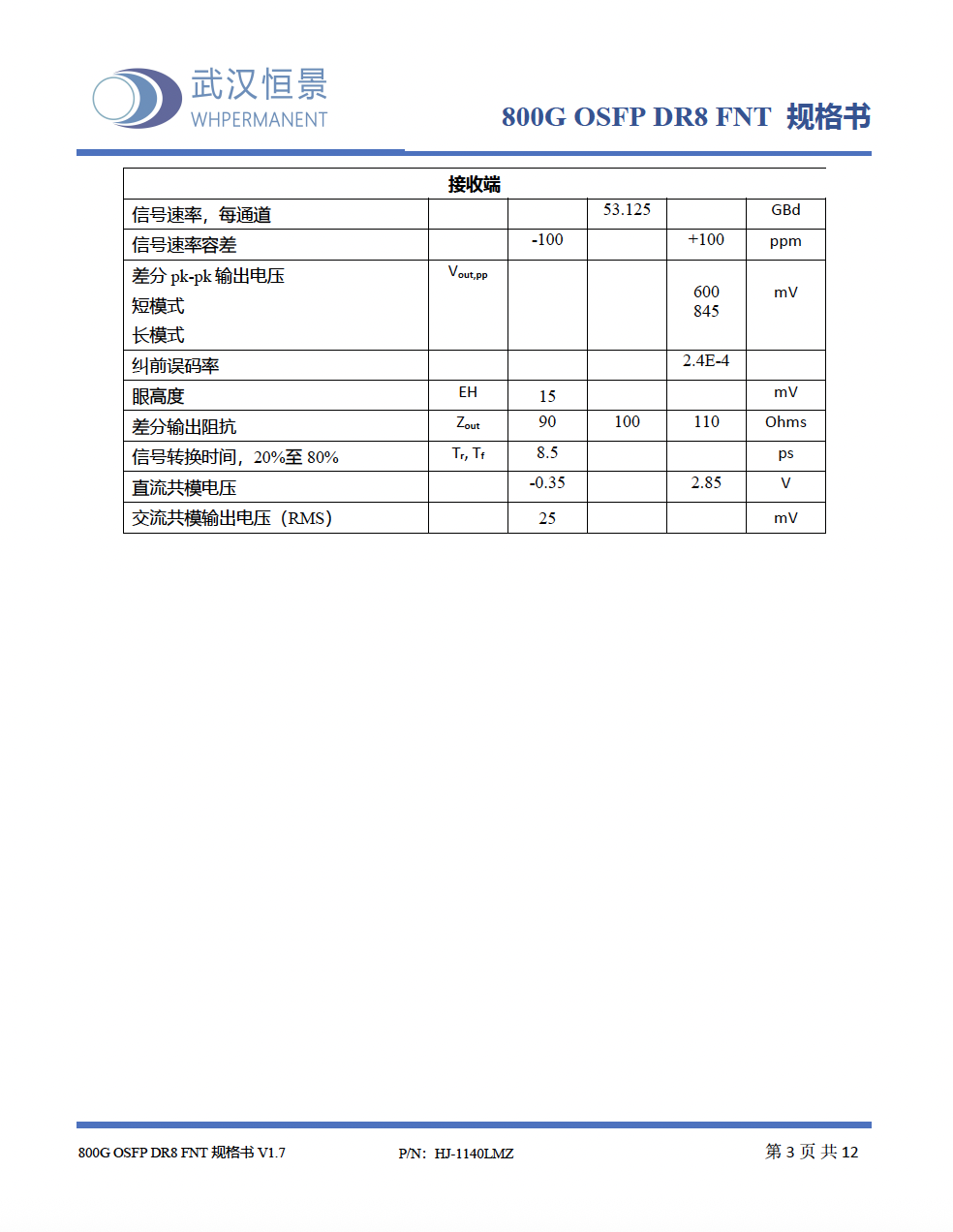

接收端 | |||||
信号速率,每通道 | 53.125 | GBd | |||
信号速率容差 | -100 | +100 | ppm | ||
差分 pk-pk 输出电压短模式 长模式 | Vout,pp | 600 845 | mV | ||
纠前误码率 | 2.4E-4 | ||||
眼高度 | EH | 15 | mV | ||
差分输出阻抗 | Zout | 90 | 100 | 110 | Ohms |
信号转换时间,20%至 80% | Tr, Tf | 8.5 | ps | ||
直流共模电压 | -0.35 | 2.85 | V | ||
交流共模输出电压(RMS) | 25 | mV | |||

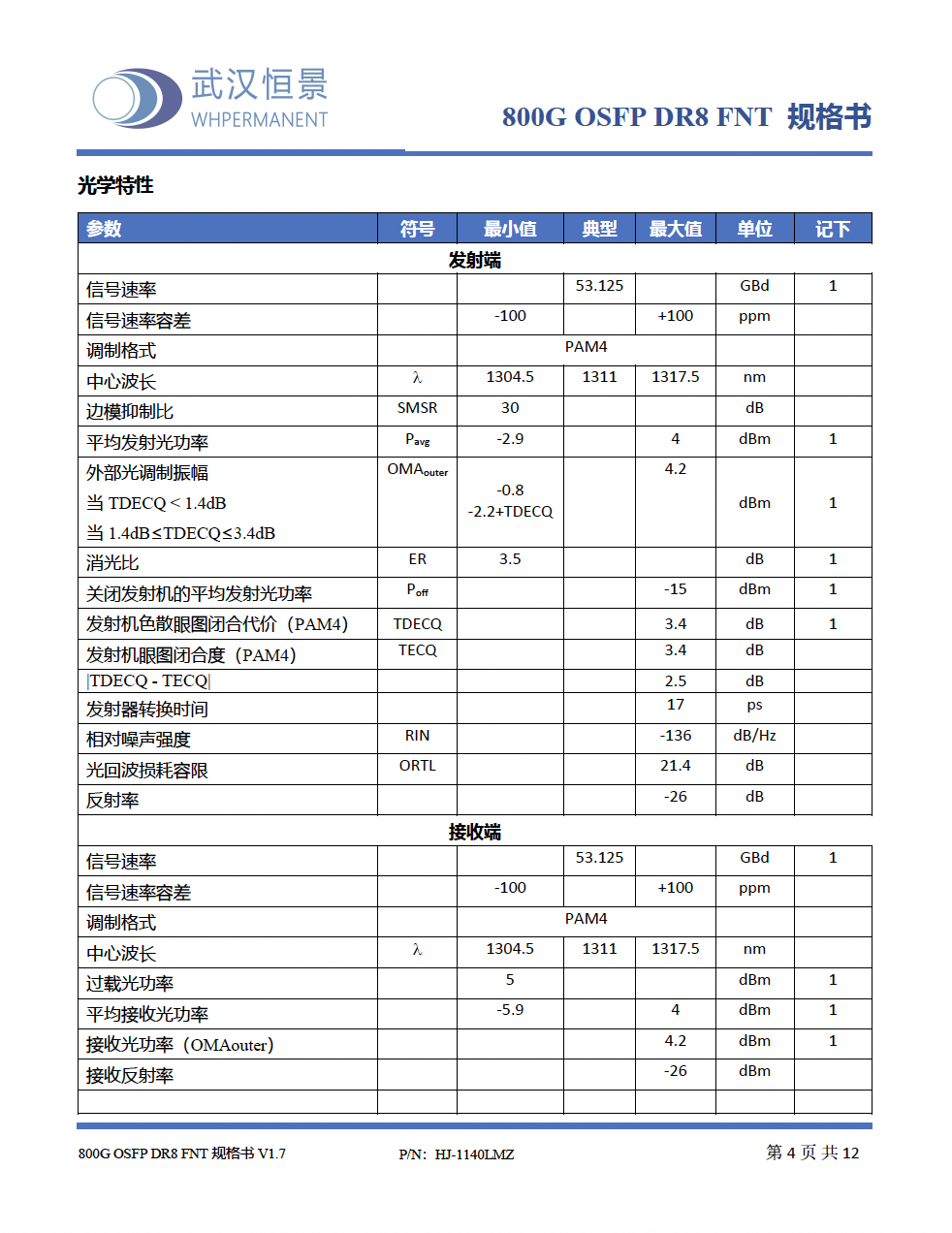

光学特性
参数 | 符号 | 最小值 | 典型 | 最大值 | 单位 | 记下 |
发射端 | ||||||
信号速率 | 53.125 | GBd | 1 | |||
信号速率容差 | -100 | +100 | ppm | |||
调制格式 | PAM4 | |||||
中心波长 | λ | 1304.5 | 1311 | 1317.5 | nm | |
边模抑制比 | SMSR | 30 | dB | |||
平均发射光功率 | Pavg | -2.9 | 4 | dBm | 1 | |
外部光调制振幅 当 TDECQ < 1.4dB 当 1.4dB≤TDECQ≤3.4dB | OMAouter | -0.8 -2.2+TDECQ | 4.2 |
dBm |
1 | |
消光比 | ER | 3.5 | dB | 1 | ||
关闭发射机的平均发射光功率 | Poff | -15 | dBm | 1 | ||
发射机色散眼图闭合代价(PAM4) | TDECQ | 3.4 | dB | 1 | ||
发射机眼图闭合度(PAM4) | TECQ | 3.4 | dB | |||
|TDECQ - TECQ| | 2.5 | dB | ||||
发射器转换时间 | 17 | ps | ||||
相对噪声强度 | RIN | -136 | dB/Hz | |||
光回波损耗容限 | ORTL | 21.4 | dB | |||
反射率 | -26 | dB | ||||
接收端 | ||||||
信号速率 | 53.125 | GBd | 1 | |||
信号速率容差 | -100 | +100 | ppm | |||
调制格式 | PAM4 | |||||
中心波长 | λ | 1304.5 | 1311 | 1317.5 | nm | |
过载光功率 | 5 | dBm | 1 | |||
平均接收光功率 | -5.9 | 4 | dBm | 1 | ||
接收光功率(OMAouter) | 4.2 | dBm | 1 | |||
接收反射率 | -26 | dBm | ||||

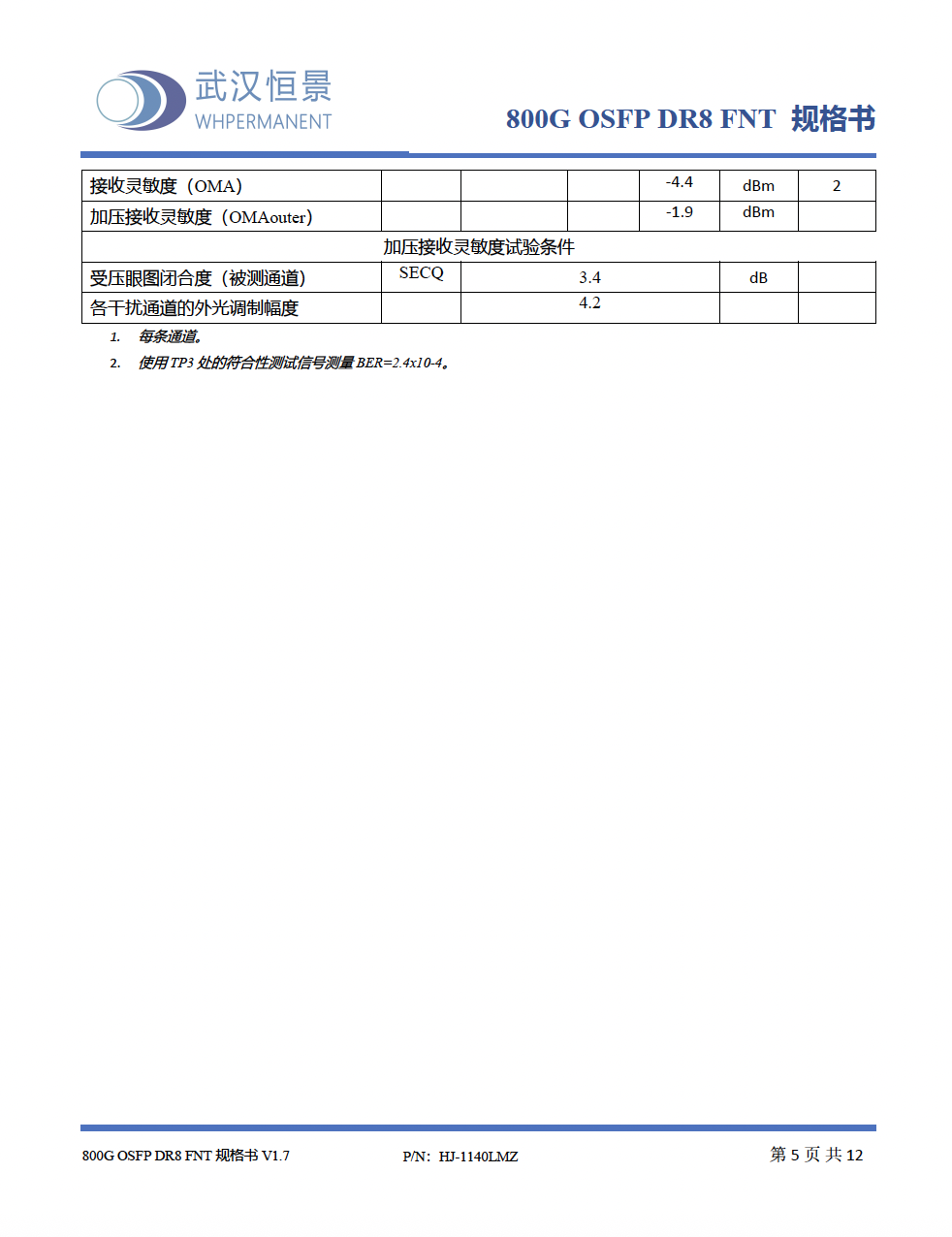

接收灵敏度(OMA) | -4.4 | dBm | 2 | |||
加压接收灵敏度(OMAouter) | -1.9 | dBm | ||||
加压接收灵敏度试验条件 | ||||||
受压眼图闭合度(被测通道) | SECQ | 3.4 | dB | |||
各干扰通道的外光调制幅度 | 4.2 | |||||
1. 每条通道。
2. 使用TP3 处的符合性测试信号测量BER=2.4x10-4。

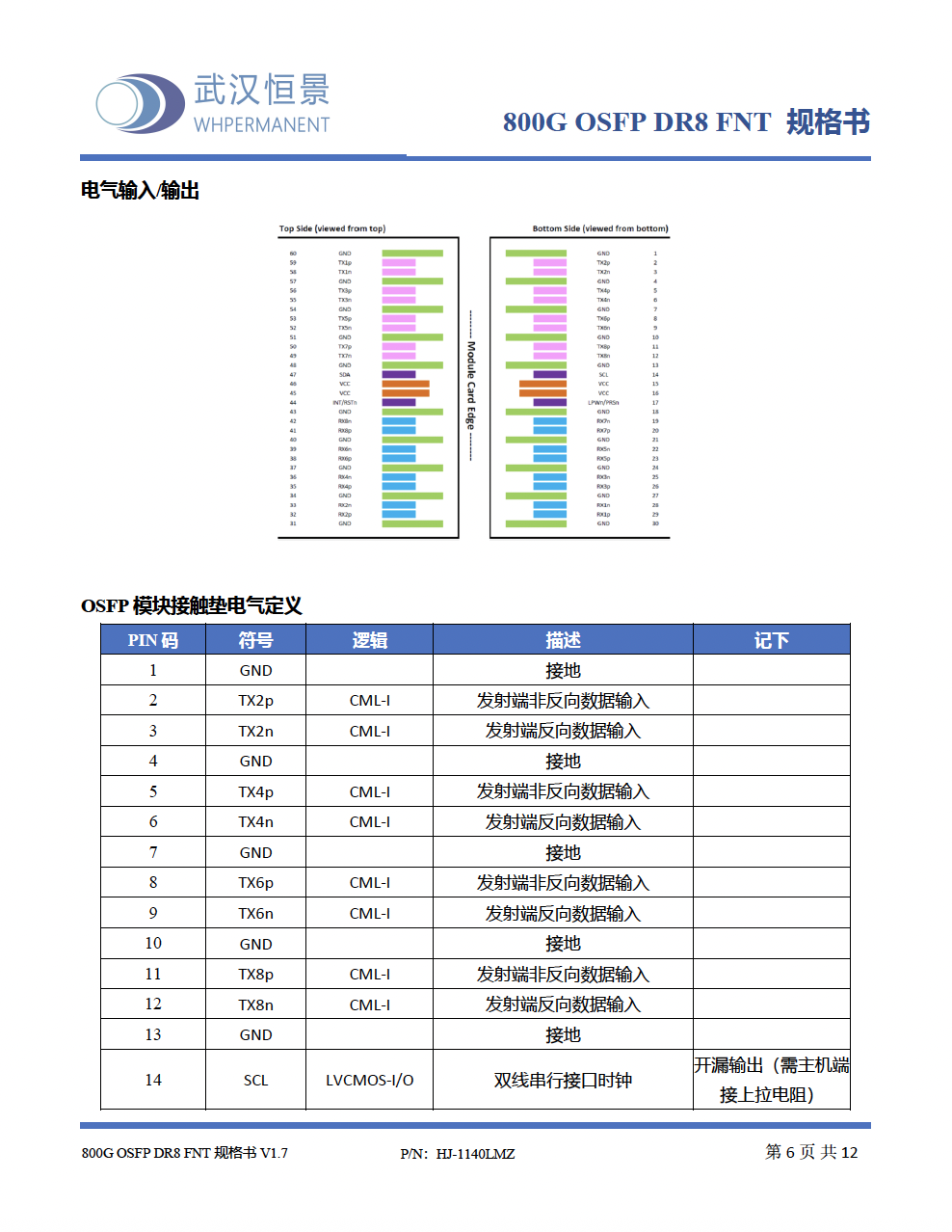

电气输入/输出

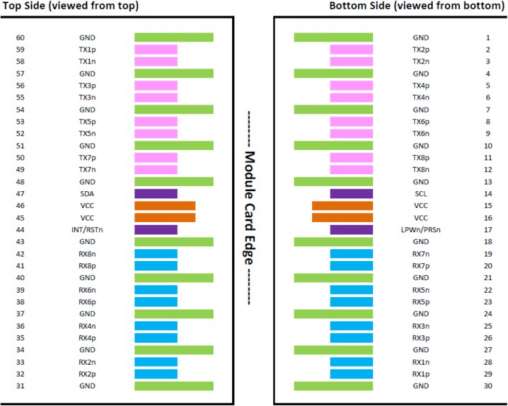

OSFP 模块接触垫电气定义
PIN 码 | 符号 | 逻辑 | 描述 | 记下 |
1 | GND | 接地 | ||
2 | TX2p | CML-I | 发射端非反向数据输入 | |
3 | TX2n | CML-I | 发射端反向数据输入 | |
4 | GND | 接地 | ||
5 | TX4p | CML-I | 发射端非反向数据输入 | |
6 | TX4n | CML-I | 发射端反向数据输入 | |
7 | GND | 接地 | ||
8 | TX6p | CML-I | 发射端非反向数据输入 | |
9 | TX6n | CML-I | 发射端反向数据输入 | |
10 | GND | 接地 | ||
11 | TX8p | CML-I | 发射端非反向数据输入 | |
12 | TX8n | CML-I | 发射端反向数据输入 | |
13 | GND | 接地 | ||
14 | SCL | LVCMOS-I/O | 双线串行接口时钟 | 开漏输出(需主机端接上拉电阻) |

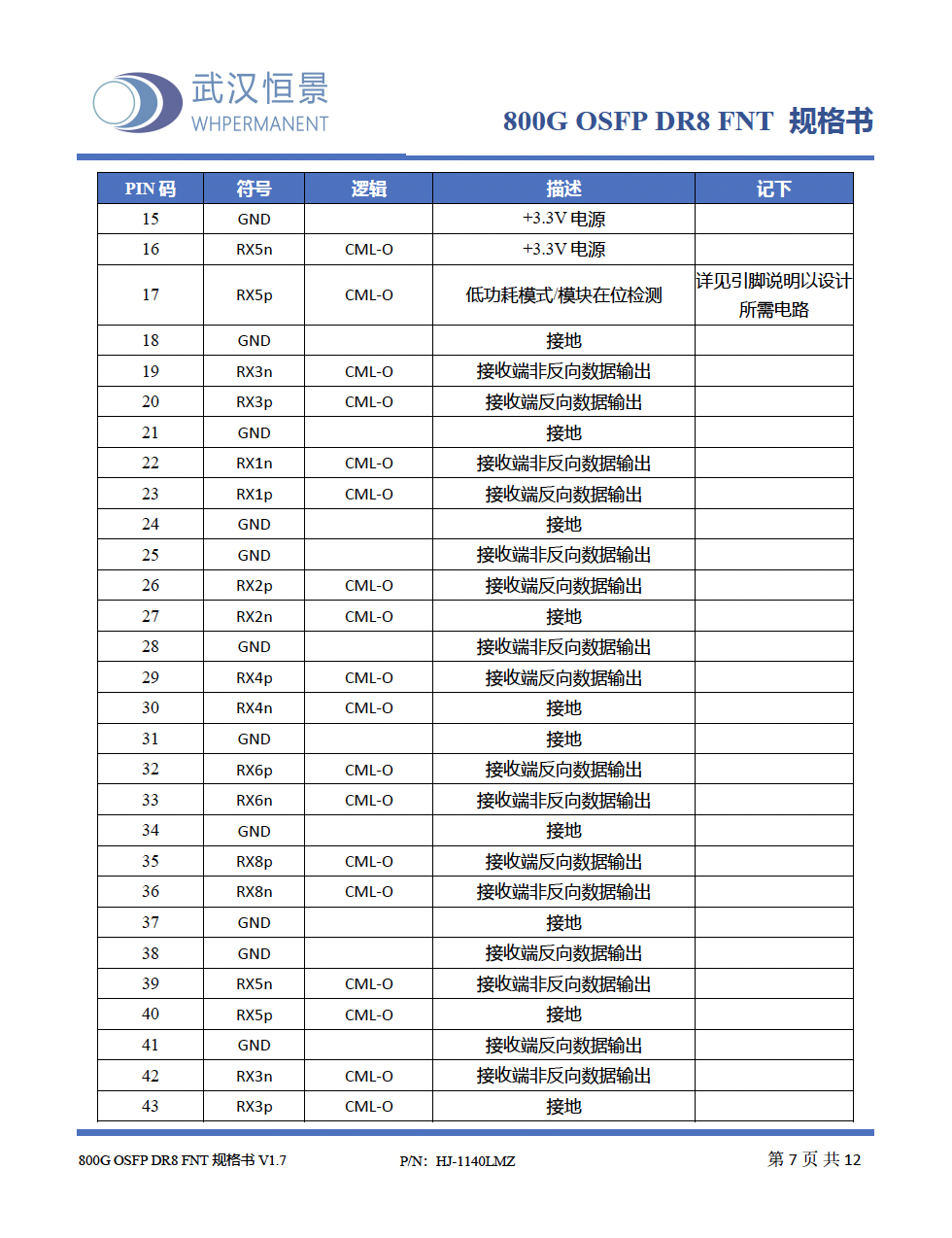

15 | GND | +3.3V 电源 | ||
16 | RX5n | CML-O | +3.3V 电源 | |
17 | RX5p | CML-O | 低功耗模式/模块在位检测 | 详见引脚说明以设计所需电路 |
18 | GND | 接地 | ||
19 | RX3n | CML-O | 接收端非反向数据输出 | |
20 | RX3p | CML-O | 接收端反向数据输出 | |
21 | GND | 接地 | ||
22 | RX1n | CML-O | 接收端非反向数据输出 | |
23 | RX1p | CML-O | 接收端反向数据输出 | |
24 | GND | 接地 | ||
25 | GND | 接收端非反向数据输出 | ||
26 | RX2p | CML-O | 接收端反向数据输出 | |
27 | RX2n | CML-O | 接地 | |
28 | GND | 接收端非反向数据输出 | ||
29 | RX4p | CML-O | 接收端反向数据输出 | |
30 | RX4n | CML-O | 接地 | |
31 | GND | 接地 | ||
32 | RX6p | CML-O | 接收端反向数据输出 | |
33 | RX6n | CML-O | 接收端非反向数据输出 | |
34 | GND | 接地 | ||
35 | RX8p | CML-O | 接收端反向数据输出 | |
36 | RX8n | CML-O | 接收端非反向数据输出 | |
37 | GND | 接地 | ||
38 | GND | 接收端反向数据输出 | ||
39 | RX5n | CML-O | 接收端非反向数据输出 | |
40 | RX5p | CML-O | 接地 | |
41 | GND | 接收端反向数据输出 | ||
42 | RX3n | CML-O | 接收端非反向数据输出 | |
43 | RX3p | CML-O | 接地 |

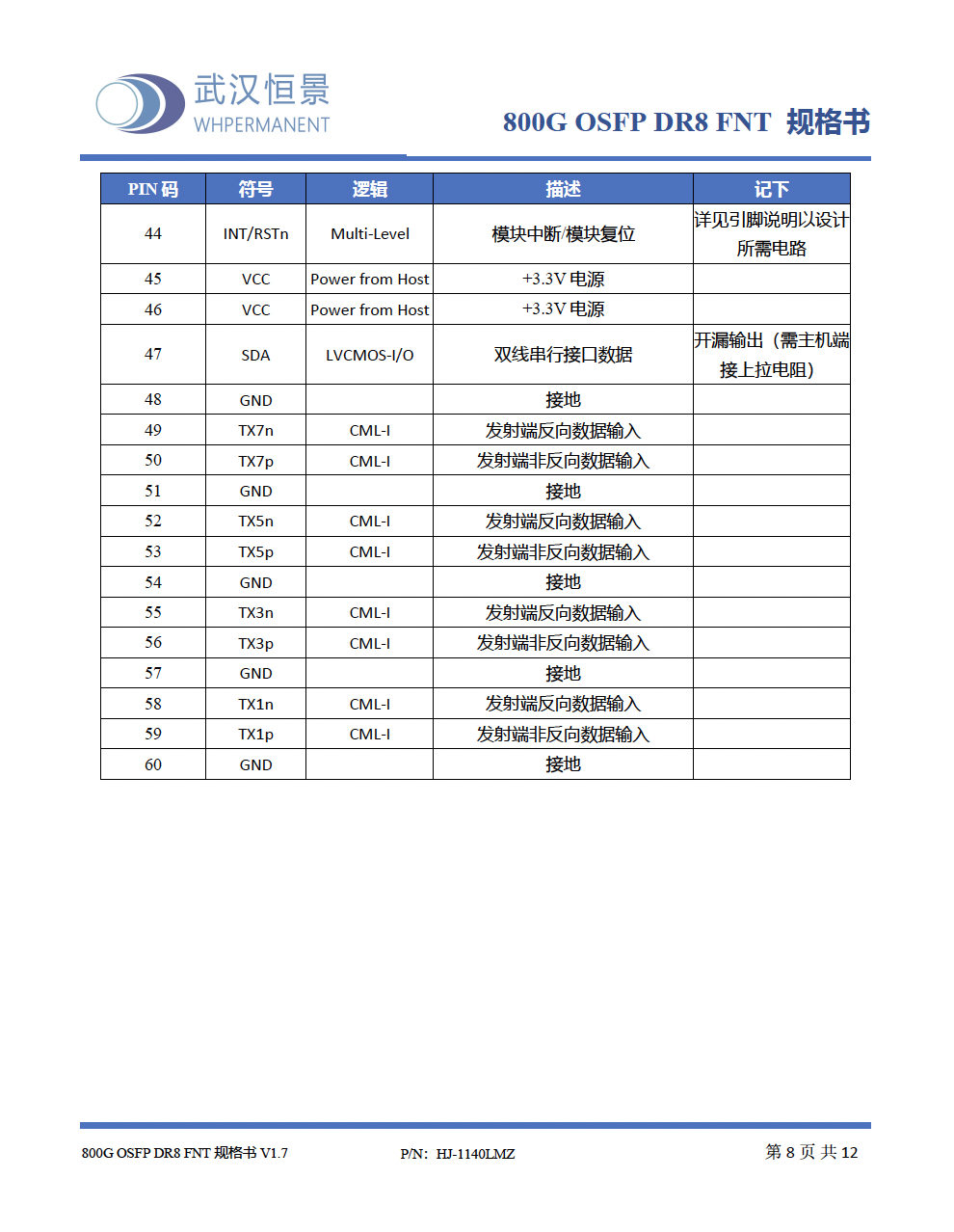

44 | INT/RSTn | Multi-Level | 模块中断/模块复位 | 详见引脚说明以设计所需电路 |
45 | VCC | Power from Host | +3.3V 电源 | |
46 | VCC | Power from Host | +3.3V 电源 | |
47 | SDA | LVCMOS-I/O | 双线串行接口数据 | 开漏输出(需主机端接上拉电阻) |
48 | GND | 接地 | ||
49 | TX7n | CML-I | 发射端反向数据输入 | |
50 | TX7p | CML-I | 发射端非反向数据输入 | |
51 | GND | 接地 | ||
52 | TX5n | CML-I | 发射端反向数据输入 | |
53 | TX5p | CML-I | 发射端非反向数据输入 | |
54 | GND | 接地 | ||
55 | TX3n | CML-I | 发射端反向数据输入 | |
56 | TX3p | CML-I | 发射端非反向数据输入 | |
57 | GND | 接地 | ||
58 | TX1n | CML-I | 发射端反向数据输入 | |
59 | TX1p | CML-I | 发射端非反向数据输入 | |
60 | GND | 接地 |

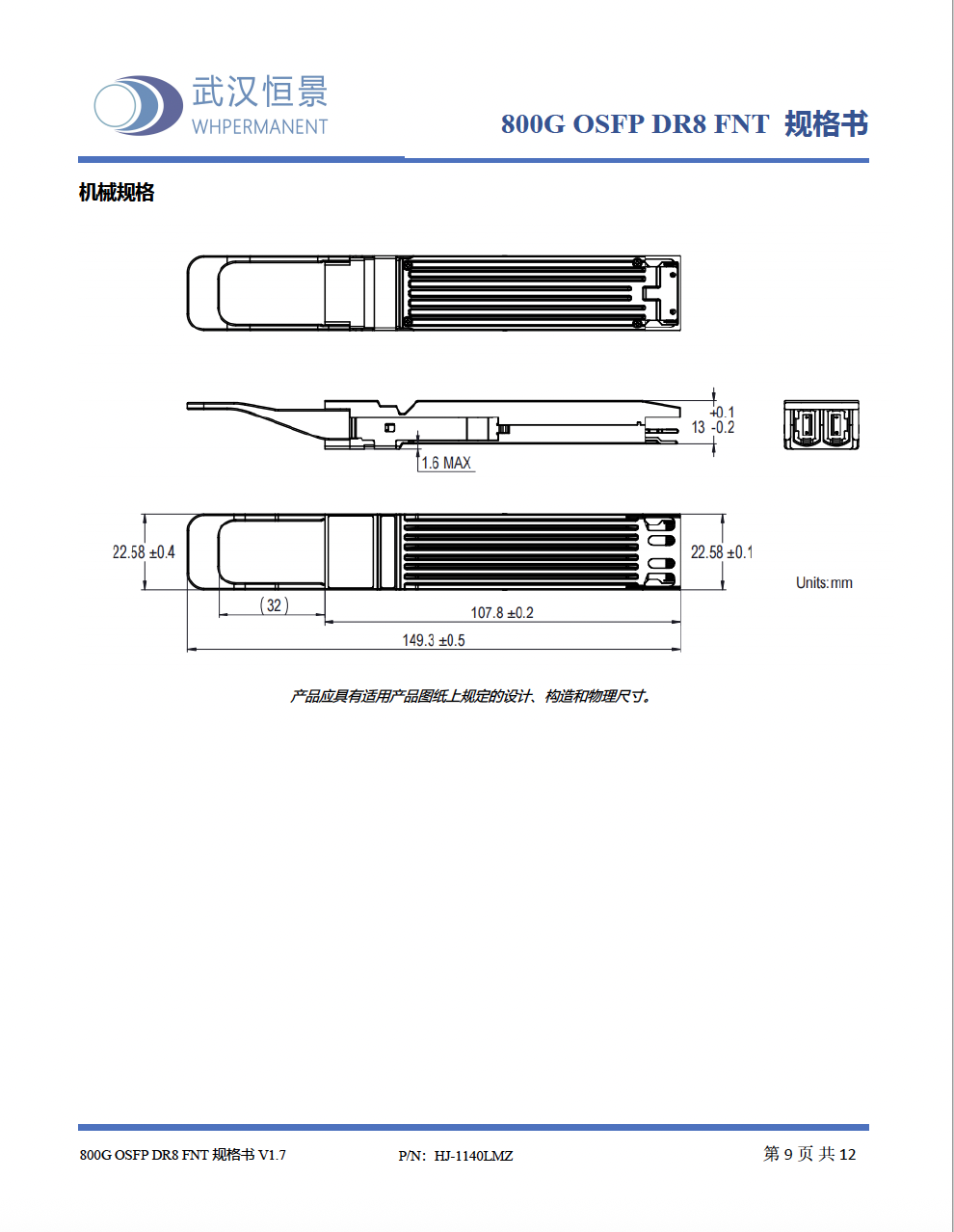

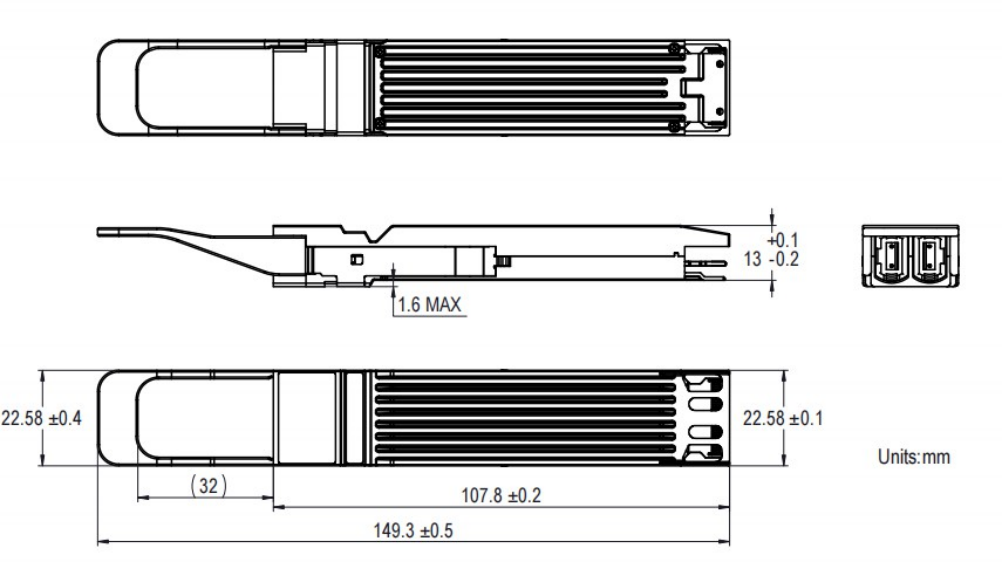

机械规格

产品应具有适用产品图纸上规定的设计、构造和物理尺寸。

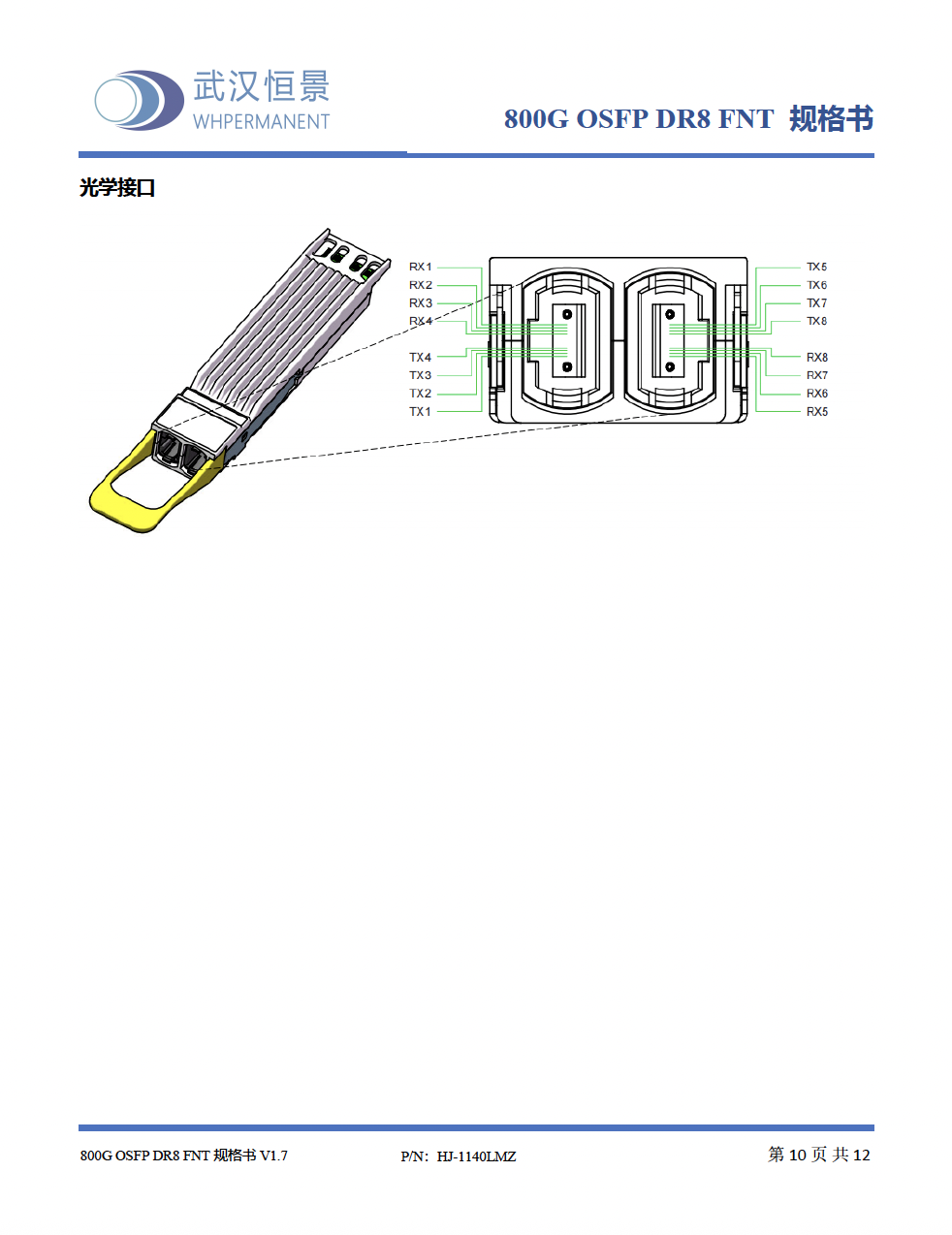

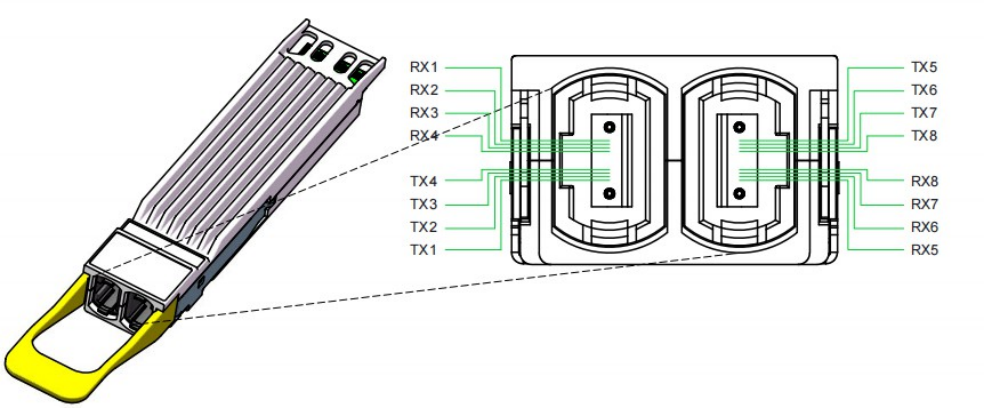

光学接口

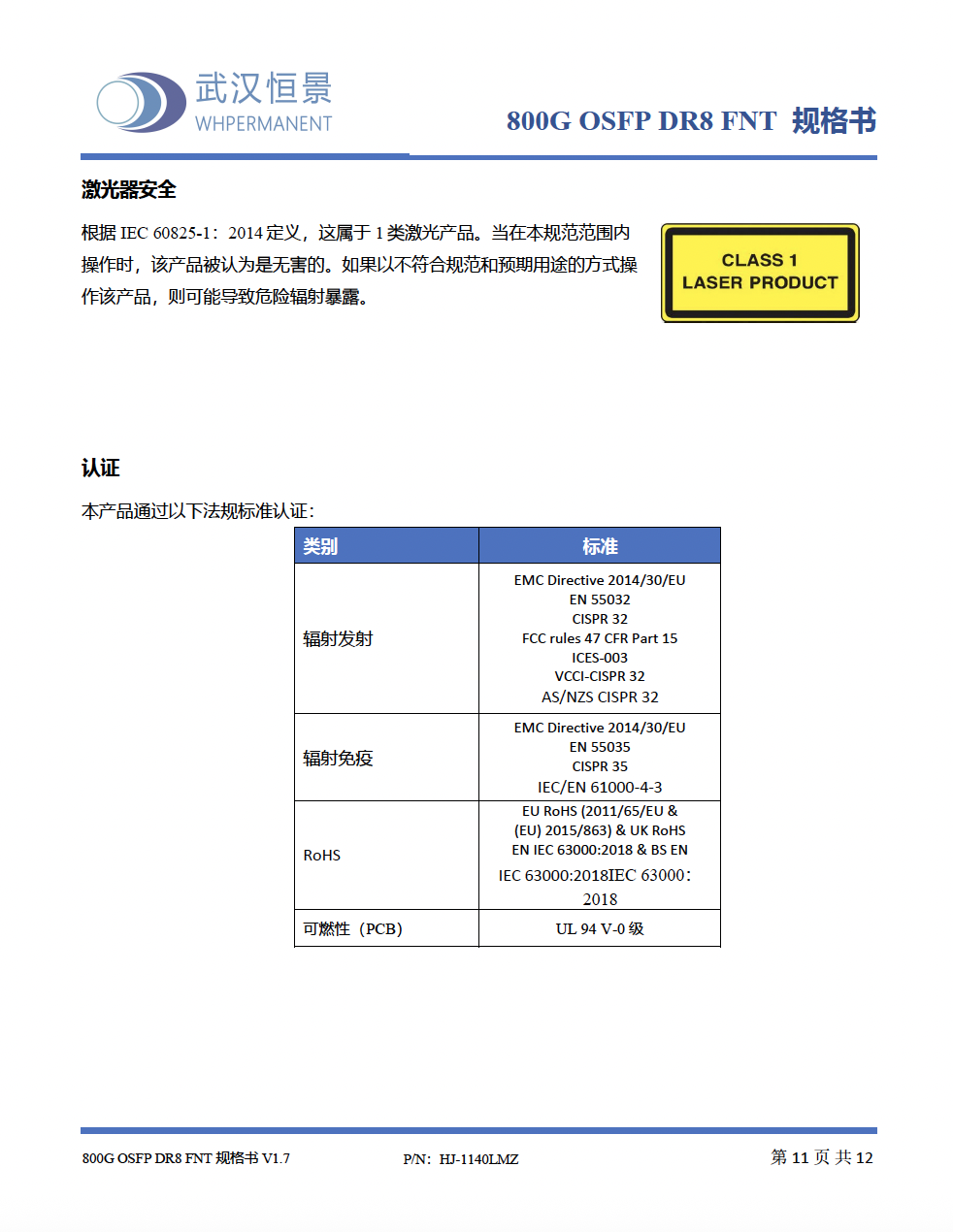

激光器安全

根据 IEC 60825-1:2014 定义,这属于 1 类激光产品。当在本规范范围内操作时,该产品被认为是无害的。如果以不符合规范和预期用途的方式操作该产品,则可能导致危险辐射暴露。
认证
本产品通过以下法规标准认证:
类别 | 标准 |
辐射发射 | EMC Directive 2014/30/EU EN 55032 CISPR 32 FCC rules 47 CFR Part 15 ICES-003 VCCI-CISPR 32 AS/NZS CISPR 32 |
辐射免疫 | EMC Directive 2014/30/EU EN 55035 CISPR 35 IEC/EN 61000-4-3 |
RoHS | EU RoHS (2011/65/EU & (EU) 2015/863) & UK RoHS EN IEC 63000:2018 & BS EN IEC 63000:2018IEC 63000:2018 |
可燃性(PCB) | UL 94 V-0 级 |

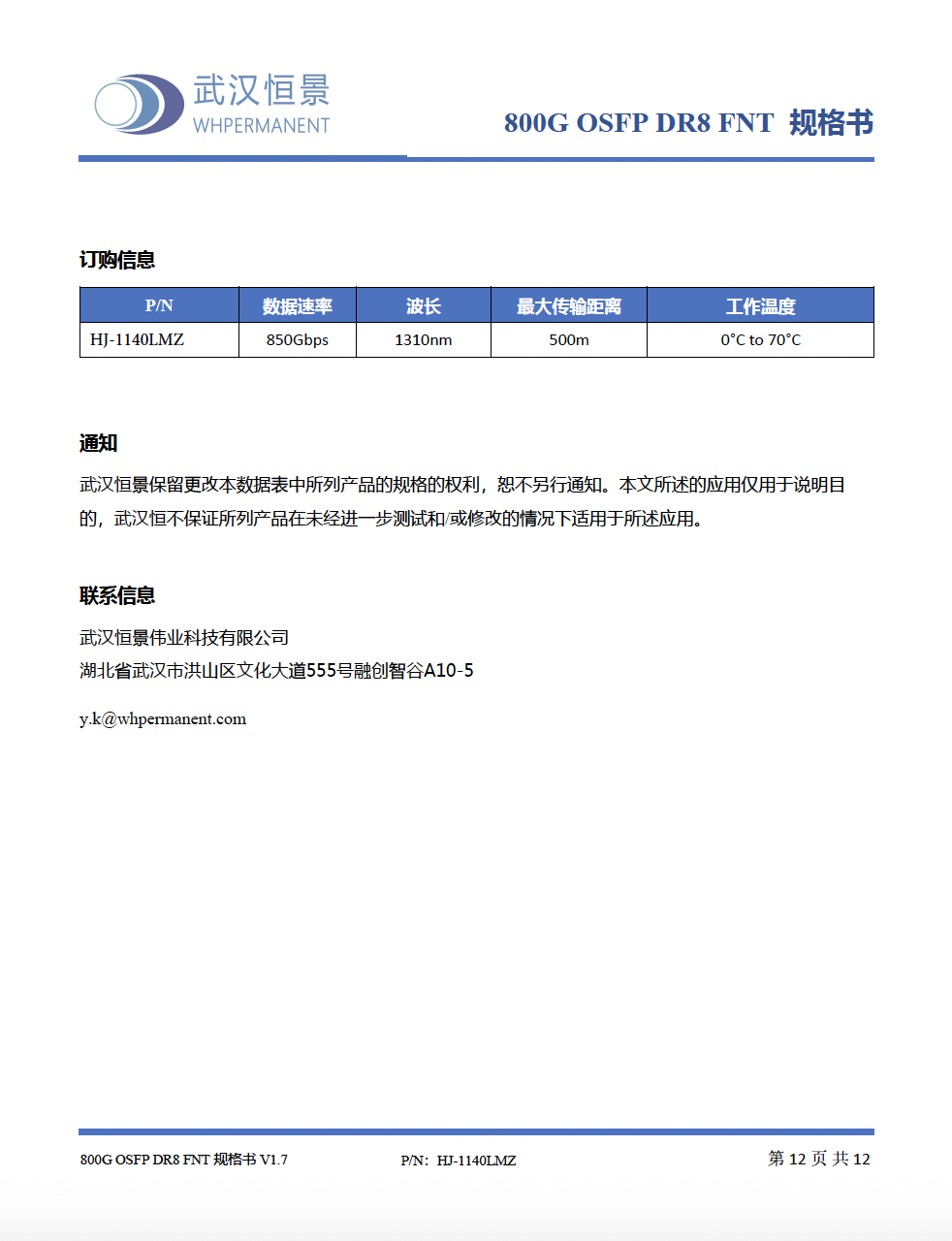

订购信息
P/N | 数据速率 | 波长 | 最大传输距离 | 工作温度 |
HJ-1140LMZ | 850Gbps | 1310nm | 500m | 0°C to 70°C |
通知
武汉恒景保留更改本数据表中所列产品的规格的权利,恕不另行通知。本文所述的应用仅用于说明目的,武汉恒不保证所列产品在未经进一步测试和/或修改的情况下适用于所述应用。
